Nowe ładowarki NPB marki MEAN WELL

| Prezentacje firmowe Zasilanie

W ostatnich latach obserwujemy gwałtowny wzrost popularności elektrycznych urządzeń transportu osobistego. Ulice miast zostały zalane tysiącami hulajnóg elektrycznych. Nikogo nie dziwi widok elektrycznych rowerów, skuterów, deskorolek i innych elektrycznych pojazdów. Oprócz pojazdów na popularności zyskały również zasilane akumulatorowo elektronarzędzia czy artykuły gospodarstwa domowego.

Nowe ładowarki NPB marki MEAN WELL

Zapotrzebowanie na zasilane akumulatorowo urządzenia w tak wielu branżach i dziedzinach bezpośrednio przekłada się na konieczność zapewnienia niezawodnych ładowarek. Muszą one sprostać nie tylko ogromnej różnorodności napięć i pojemności stosowanych obecnie akumulatorów, ale również być jak najbardziej uniwersalne pod względem obsługi chemicznych typów ogniw.

Aby stawić czoła tym wymaganiom, firma Mean Well odświeżyła swoją linię ładowarek, wprowadzając nową serię NPB-120/240/360/450/750. Docelowo mają one zastąpić całą linię PB.


Rys. 1. Lokalizacja przełącznika trybu i potencjometrów prądu i napięcia na obudowie

Nowa seria wprowadza między innymi mniejsze rozmiary obudowy oraz sprawność do 93%. Dodatkowo, mając na uwadze coraz większą gamę akumulatorów, producent rozszerzył zakresy napięć ładowania. I tak, każdy model występuje w 3 wersjach napięciowych: 12 V (10,5…21 V), 24 V (21…42 V) oraz 48 V (42…80 V). Nowością jest możliwość regulacji prądu wyjściowego w zakresie 50…100% wartości znamionowej. Takie rozwiązanie pozwala użytkownikowi dopasować natężenie prądu do danej pojemności i typu akumulatora. Doboru parametrów wyjściowych dokonuje się za pomocą potencjometrów na obudowie.

Poza regulacją prądu i napięcia wyjściowego użytkownik ma możliwość wyboru 2- lub 3-stopniowej krzywej ładowania.

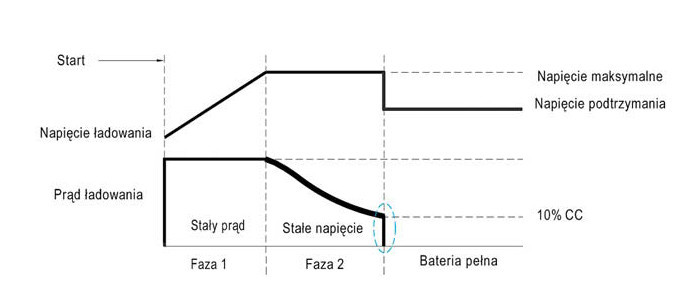

Rys. 2. Tryb ładowania 2-stopniowego

W trybie 2-stopniowym w początkowej fazie ładowanie odbywa się przy maksymalnej wartości prądu oraz narastającym napięciu. Po osiągnięciu pewnego stopnia naładowania dalsze ładowanie odbywa się przy stałej wartości napięcia i malejącym prądzie. Gdy wartość prądu spadnie poniżej ok. 10% wartości maksymalnej, nastąpi zakończenie procesu.

W trybie 3-stopniowym pierwsza i druga faza przebiegają podobnie jak w trybie 2-stopniowym: pierwsza faza z maksymalnym prądem i narastającym napięciem, druga ze stałym napięciem i malejącym prądem. Po zakończeniu ładowania, gdy wartość prądu spadnie poniżej ok. 10% urządzenie przechodzi w tryb podtrzymywania napięcia w celu zapewnienia stałego, pełnego naładowania akumulatora. Tryb 2-stopniowy polecany jest do zastosowań, w których występuje częste ładowanie akumulatorów oraz do konstrukcji litowo-jonowych (LMO, NMC, LiFePO4). Tryb 3-stopniowy odpowiedni będzie do aplikacji, gdzie mamy do czynienia z cyklicznym ładowaniem akumulatorów i konieczne jest stałe podtrzymywanie napięcia (UPS, awaryjne podtrzymywanie zasilania) oraz do akumulatorów kwasowo-ołowiowych (AGM, żelowe).


Rys. 3. Tryb ładowania 3-stopniowego

Dzięki szerokiemu zakresowi regulacji napięcia oraz kompatybilności z różnymi typami akumulatorów, użytkownik może używać ładowarek NPB z szeroką gamą akumulatorów różnych typów i napięć. W tabeli przedstawiono rekomendowane pojemności baterii dla ładowarek NPB.

Poza możliwością wyboru trybu ładowania ładowarki NPB o mocach 450/750 i wyższych mają opcję automatycznego doboru napięcia ładowania. Ta opcja jest dostępna jedynie z akumulatorami litowo-jonowymi, wyposażonymi w BMS. Dodatkową funkcjonalność programowania zyskały mocniejsze modele NPB-450, NPB- 750. Wykorzystując zewnętrzny programator SBP-001 oraz oprogramowanie można m.in. zmienić parametry wyjściowe oraz zaprogramować własną krzywą ładowania.

Oprogramowanie umożliwia również zmianę stopni ładowania (2 lub 3). W zakładce Settings użytkownik może również ustawić kompensację temperaturową lub wybrać jedną z predefiniowanych charakterystyk ładowania (w zależności od modelu ładowarki).

Do bardziej wymagających zastosowań NPB-450/750 mają wbudowany protokół komunikacji CAN Bus, który umożliwia zdalne ustawianie i monitorowanie parametrów pracy urządzenia.

Co z bezpieczeństwem?

Omawiane urządzenia mają zabezpieczenia nadnapięciowe, przeciwzwarciowe i temperaturowe. Jeśli detekcja napięcia wykryje zbyt niską wartość napięcia akumulatora, ładowanie nie nastąpi. Podobnie, kiedy napięcie wzrośnie powyżej granicznej wartości, urządzenie wyłączy się samoczynnie. W celu ochrony przed odwrotną polaryzacją akumulatora ładowarki, producent zastosował bezpiecznik topikowy.

Wiele funkcji oraz wysoka jakość gwarantowana przez producenta mogą w pełni zaspokoić wymagania wszystkich branż, w których ładowarki są wykorzystywane. Trzyletnia gwarancja oraz zgodność z szeregiem norm i certyfikatów sprawiają, że seria NPB to rozwiązanie zapewniające wysoką wydajność oraz niezawodność.

Urządzenia te dostępne są w ofercie autoryzowanego dystrybutora marki MEAN WELL w Polsce – firmy Elmark Automatyka.


Rys. 4. Schemat podłączenia programatora

Rys. 5. Okno programu



Jakub Motyka

Elmark Automatyka
tel. 22 773 79 37
www.elmark.com.pl
