Oscyloskopy o paśmie 1,5 GHz z 12-calowym ekranem dotykowym
Oscyloskopy InfiniiVision 4000 X-Series firmy Keysight wyróżniają się największym w tej klasie przyrządów wyświetlaczem o przekątnej 12,1", a ich obsługa odbywa się za pomocą ekranu dotykowego. Są to oscyloskopy 4-kanałowe o paśmie analogowym 1,5 GHz i szybkości aktualizacji 1 miliona przebiegów/s, zapewniające bardzo dobrą widoczność szczegółów sygnału. W zestawieniu z nowymi funkcjami analitycznymi pozwala to szybko rozwiązać nawet najtrudniejsze problemy przy projektowaniu i serwisowaniu.

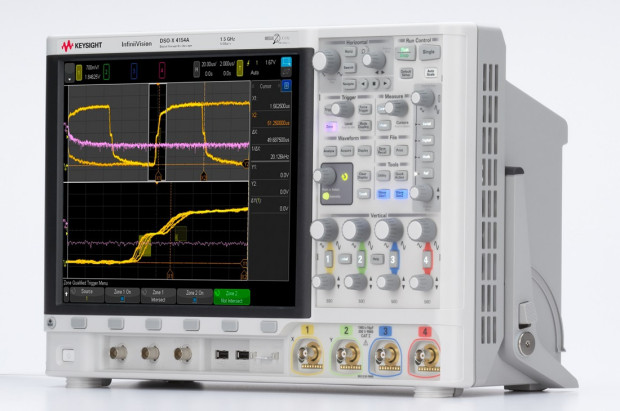

Model DSOX4154A pracuje z szybkością próbkowania 5 GSps. Poza 4 kanałami analogowymi, może być rozbudowany o 16 kanałów cyfrowych. Zawiera 4 M punktów wewnętrznej pamięci. Jego wyposażenie standardowe obejmuje woltomierz cyfrowy i 5-cyfrowy licznik częstotliwości, a opcjonalnie przyrząd może być rozbudowany o 2-kanałowy generator przebiegów arbitralnych o paśmie 20 MHz, funkcję testowania maską oraz funkcję dekodowania protokołów I2C/SPI, RS232, CAN/CAN-dbc/CAN-FD, LIN, SENT, FlexRay, I2S, MIL-STD1553, CXPI, ARINC429, USB 2.0, Manchester/NRZ i USB PD. Komunikacja z systemem pomiarowym odbywa się za pomocą interfejsów USB 2.0 i LAN oraz opcjonalnie GPIB.
Oscyloskop oferuje funkcję InfiniiScan Zone, umożliwiającą błyskawiczne wyizolowanie szczegółów sygnału. Jest standardowo wyposażony w pamięć segmentowaną. Układ ASIC MegaZoom IV odciąża główny mikroprocesor od operacji związanych z dekodowaniem protokołów, testowaniem maską, generowaniem przebiegów na wyświetlaczu i obsługą interfejsu GUI, znacznie zwiększając responsywność w porównaniu z oscyloskopami niższej klasy.
