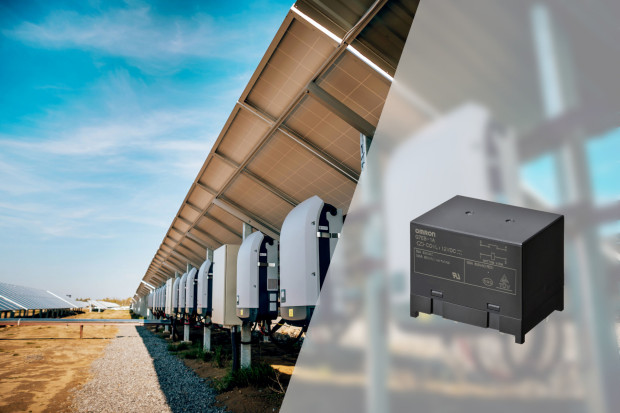

100-amperowy przekaźnik elektromechaniczny o małej rezystancji styków

Do oferty firmy Omron wchodzi 100-amperowy przekaźnik elektromechaniczny SPST-NO (1A) o bardzo małej rezystancji kontaktów, mogący znaleźć zastosowanie m.in. w testerach półprzewodników i systemach konwersji mocy w instalacjach fotowoltaicznych. Wyróżnia się on wyjątkowo małymi stratami cieplnymi wynikającymi z obniżonej do zaledwie 5 mW rezystancji kontaktów.

Model G7EB może przełączać prądy o natężeniu do 100 A przy napięciu 480 V_AC oraz do 40 A przy 800 V_AC. Dzięki małej emisji ciepła jest przekaźnikiem o długim czasie bezawaryjnej pracy (min. 1 milion cykli mechanicznych), nie wymagającym chłodzenia przy użyciu radiatorów. Przy pracy z pełnym prądem przewodzenia jego temperatura wzrasta o około 40°C, podczas gdy w innych podobnych modelach przyrost sięga nawet 80°C.

G7EB występuje w wersjach o napięciu znamionowym cewki 24 i 48 V_DC. Może pracować w zakresie temperatur otoczenia od -40 do +85°C. Wytrzymuje impulsy przepięciowe do 10 kV (1,2/50 μs) pomiędzy cewką i kontaktami. Jest zamykany w obudowie o wymiarach 50,5 x 40,5 x 37 mm.
