Półmostkowy moduł mocy 1200 V/400 A do zasilaczy UPS i układów napędowych

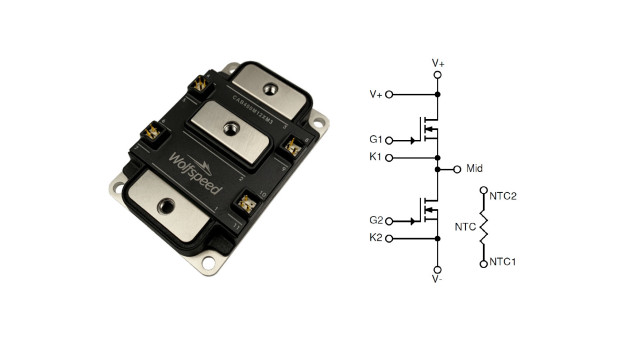

Firma Wolfspeed oferuje półmostkowy moduł mocy CAB400M12XM3 o parametrach wyjściowych 1200 V/400 A, zawierający dwa połączone szeregowo tranzystory SiC MOSFET i termistor NTC. Został on zaprojektowany do zastosowań w zasilaczach UPS, ładowarkach pojazdów elektrycznych i układach napędowych. Jego rozkład wyprowadzeń został zoptymalizowany pod kątem montażu na szynach zbiorczych. Dodatkowe wyprowadzenia Kelvina na drenach tranzystorów umożliwiają realizację zabezpieczenia nadprądowego.

CAB400M12XM3 może pracować przy wysokiej temperaturze złącza, sięgającej +175°C. Zapewnia bardzo małą indukcyjność wewnętrzną między drenem tranzystora 1 i źródłem tranzystora 2, wynoszącą 6,7 nH. Jest zamykany w obudowie o wymiarach 80 x 53 x 19 mm.
