Przełączniki sygnałów audio i danych ISL54210 i ISL54211

Szybkie przełączniki sygnałów audio SPDT z funkcją tłumienia trzasków

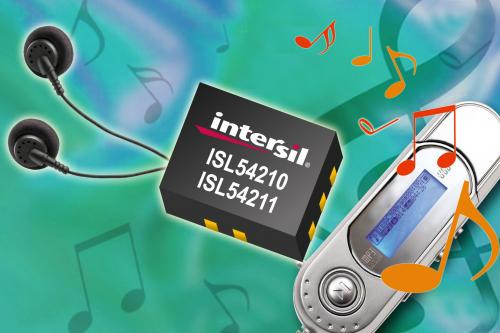

Szybkie przełączniki sygnałów audio i danych ISL54210 i ISL54211 firmy Intersil są wyposażone w funkcję tłumienia trzasków występujących przy włączaniu i wyłączaniu zasilania. Zostały zaprojektowane z myślą o zastosowaniach w sprzęcie bateryjnym – są produkowane w miniaturowych obudowach TDFN (3 x 3mm) i TQFN (1,8 x 1,4mm).

Pracują z niskim napięciem zasilania od 2,7 do 3,6V, przy czym ISL54210 został zoptymalizowany do zasilania z regulatora LDO, a ISL54211 z baterii litowo-jonowej. ISL54210 zawiera obwód wykrywający napięcie VBUS szyny USB, wykorzystywany do przełączania źródła sygnału USB/audio.

ISL54211 zawiera wejście logiczne 1,8V umożliwiające bezpośrednią współpracę z niskonapięciowym mikrokontrolerem. Oba układy charakteryzują się małymi zniekształceniami nieliniowymi i pasmem wystarczającym do przełączania sygnałów USB 2.0 (480 Mb/s). ISL54210 i ISL54211 to przełączniki typu SPDT.

Pozostałe parametry:

  • THD+N: 0,014% przy mocy 1mW@32Ω,
  • przesłuchy międzykanałowe: -100dB (20…20000Hz),
  • izolacja w stanie OFF: 95dB (20…20000Hz),
  • pasmo: 700 MHz (-3dB).
Więcej na www.intersil.com
