2-amperowe konwertery DC-DC step-down o zakresie napięcia wejściowego od 2,3 do 5,5 V

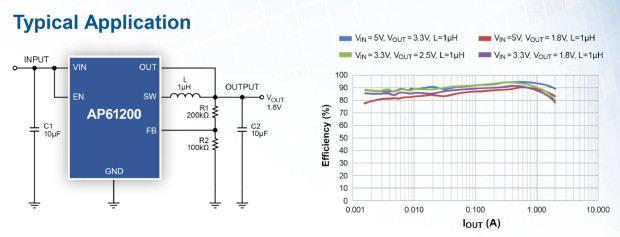

AP61200, AP61201, AP61202 i AP61203 to 2-amperowe konwertery DC-DC o zakresie napięcia wejściowego od 2,3 do 5,5 V, zawierające wewnętrzne tranzystory MOSFET high-side i low-side o rezystancji kanału odpowiednio 110 mΩ i 80 mΩ. Pracują one w trybie step-down, obniżając napięcie wejściowe do wartości 0,6...3,6 V, programowanej za pomocą dzielnika rezystorowego. Różnią się między sobą trybem pracy i wyjściem sygnalizacyjnym Power Good. AP61200 i AP61202 pracują z modulacją PFM (pulse frequency modulation), zapewniając dużą sprawność w zakresie małych obciążeń (do 89% przy prądzie wyjściowym 5 mA). AP61201 i AP61203, pracujące z modulacją PWM, charakteryzują się szybką odpowiedzią impulsową i małym wyjściowym napięciem tętnienia w całym zakresie obciążeń.

Wszystkie konwertery serii AP6120x pracują w trybie sterowania COT (constant on-time), zapewniającym szybką odpowiedź impulsową, łatwą stabilizację pętli sprzężenia i małe tętnienia napięcia wyjściowego przy małej liczbie elementów współpracujących. AP61202 i AP61203 zawierają wyjście sygnalizacyjne Power Good z wewnętrznym rezystorem pull-up 5 MΩ, informujące o napięciu wyjściowym znajdującym się w określonym przedziale tolerancji. Wszystkie 4 konwertery są zamykane w jednakowych obudowach SOT563, kompatybilnych pod względem rozkładu wyprowadzeń z wcześniejszymi odpowiednikami 1- i 3-amperowymi.
