System złączy o nazwie Universal MATE-N-LOK firmy TE Connectivity (TE) został opracowany kilkadziesiąt lat temu, niemniej jego znaczenie i rynkowy popyt ciągle się zwiększają do dnia dzisiejszego. Jest to zasługą kilku czynników, m.in. prostej konstrukcji o wysokiej jakości oraz wysokiej uniwersalności aplikacyjnej.

MATE-N-LOK TE Connectivity - uniwersalny system złączy spełnia wymagania wielu branży

Złącza Universal MATE-N-LOK bazują na rastrze 0,25 cala (6,35 mm). Obudowa oraz elementy wtyczki są zaprojektowane w taki sposób, że można dowolnie wykorzystywać w nich piny zaciskane, wsuwkowe i gniazdowe tworząc elastyczne rozwiązania połączeniowe. Co więcej pin po wsunięciu w obudowę wtyczki zatrzaskuje się mechanicznie co stabilizuje połączenie.

Złącza te mogą być obciążane prądem do 19 A i napięciem do 600 V AC/DC. Izolacja między stykami wytrzymuje 5 kV, a dostępne piny pozwalają na wykorzystanie przewodów o średnicy od 30 do 10 AWG, czyli o przekrojach od 0,05 do 5 mm².

Zarówno wtyczka jak i gniazdo zostały zaprojektowane do realizowania połączeń, w których przewód połączeniowy nie musi być mocowany i może zwisać swobodnie, możliwy jest też montaż elementów złącza do panelu frontowego. Kolejnym aspektem wpływającym na uniwersalność zastosowań jest dostępność wersji z wyjściem prostym i kątowym, co pozwala wykorzystać złącze do połączeń płytka-kabel.

Fot.1. Szerokie spektrum produktów wchodzących w skład rodziny złączy Universal MATE-N-LOK obejmuje wersje przewód-panel, przewód-przewód, przewód-płytka z mechanizmem zatrzaskowym blokującym połączenie. Złącza dostępne są z rastrem 0,25 cala (6,35 mm) i obciążalności do 19 A/600 V AC

Fot. 2. Opcjonalne uszczelnienie zapewnia odporność połączenia na rozbryzgi cieczy i podnosi znacząco współczynnik IP

Dla ułatwienia wykonywania połączeń i aby wyeliminować możliwość złego podłączenia w rozbudowanych instalacjach dostępne jest kodowanie wtyczek uniemożliwiające włożenie do gniazda innej niż prawidłowe. Są też oznaczenia pinów z tyłu i zatrzaski. Kontakty mają podwójne lance blokujące stabilne położenie elementu stykowego wewnątrz obudowy.

Piny zostały wykonane z brązu fosforowego oraz mosiądzu i są pokrywane galwaniczną cyną lub złotem. Wymagana do dokonania połączenia siła wynosi 2 kG, a więc na tyle niedużo, że możliwe jest wygodne manipulowanie złączem, z kolei zacisk pinów wytrzymuje siłę ok. 6 kG bez wyrwania pinu. Producent zapewnia specjalne narzędzie pozwalające na demontaż złącza bez niszczenia konstrukcji obudowy i zatrzasków w pinach.

Wersje przewód-przewód oraz przewód-panel mogą mieć od 1 do 10 styków, a wersje przewód-płytka od 2 do 15 styków w jednym lub kilku rzędach. Są też wykonania okrągłe przeznaczone do zastosowań w branży oświetleniowej oraz złącza z kołnierzem i blokadą połączenia poprzez obrót przeznaczone do urządzeń gospodarstwa domowego, w których wnętrze obudowy uszczelniane jest pianką i konstrukcja złącza musi uniemożliwiać wypłynięcie uszczelnienia na zewnątrz.

Takie rozwiązanie, gdzie złącze mocuje się w otworze wykonanym w panelu poprzez wcisk, a następnie wtyczkę wkłada się i blokuje przez obrócenie, jest najprostszym i najtańszym rozwiązaniem, które cieszy się uznaniem specjalistów. Warto dodać, że połączenie z wykorzystaniem takiego złącza można wykonać bez użycia narzędzi.

Fot. 3. Do zastosowań sygnałowych lub takich gdzie wymagany jest mniejszy raster, TE proponuje wersję Mini-Universal MATE-N-LOK, z odstępem międzypinowym 0,163 cala (4,14 mm) i obciążalności maksymalnej 9,5 A/ 600 V

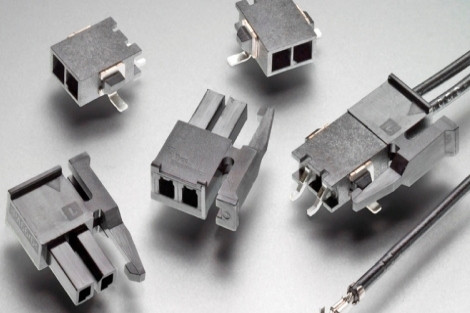

Fot. 4. Wersja Micro MATE-N-LOK to jeszcze bardziej zminiaturyzowana wersja z rastrem 0,118 cala (3 mm) i obciążalności sięgającej 5 A/ 250 V

Opcjonalnie w ramach systemu Universal MATE-N-LOK dostępne akcesoria i piny zapewniające odporność połączenia na rozbryzgi cieczy, są też kapturki chroniące wnętrze złącza w stanie rozłączonym, które można stosować w opcji do montażu na panelu, blokady kodujące do montażu we wtyczkach i oczka masowe.

Obudowy złączy są dostępne w wielu kolorach co ułatwia orientację instalatora przy montażu rozbudowanych wiązek kablowych. Uzupełnieniem oferty złączy są specjalistyczne narzędzia, takie jak zaciskarki ręczne lub półautomatyczne, które sprawdzają się w pracach serwisowych i terenowych oraz nadają się do produkcji w małej i średniej skali.

Złącza z rodziny Universal MATE-N-LOK są certyfikowane przez UL, CSA i VDE pod kątem bezpieczeństwa i niepalności. TE dostarcza oczywiście pełną dokumentację elektryczną i mechaniczną oraz modele komputerowe do oprogramowania projektowego dla opisanej serii.
