Rejestrator danych z ekranem dotykowym i obsługą do 80 kanałów pomiarowych

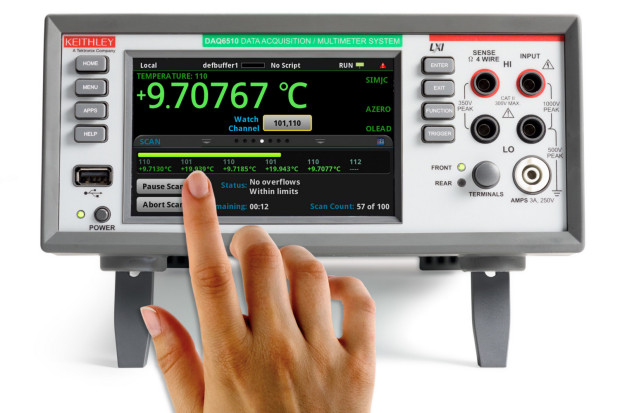

DAQ6510 to laboratoryjny rejestrator danych opracowany przez firmę Keithley, wyposażony w 5-calowy ekran dotykowy z łatwym w obsłudze interfejsem użytkownika oraz funkcjami kursorów i statystyk. Zapewnia szerokie zakresy pomiarowe, możliwość prowadzenia pomiarów wielokanałowych oraz dużą dokładność i czułość.

\r\n

Może znaleźć zastosowanie do prowadzenia testów środowiskowych, analizy przyczyn awarii oraz prowadzenia badań statystycznych w działach kontroli jakości na wybranej grupie produktów. Najważniejszą zaletą modelu DAQ6510 jest bardzo łatwa konfiguracja i obsługa za pomocą wyświetlacza graficznego z ekranem dotykowym, pozwalająca znacznie skrócić czas konfigurowania, prowadzenia pomiarów i analizy ich wyników.

W odróżnieniu od wcześniejszych przyrządów do rejestracji danych, nie pozwalających na bieżąco ocenić przebiegu testów, nowy model pozwala rozwiązać ten problem. Dzięki wbudowanemu wyświetlaczowi statusu użytkownik może sprawdzić np. czy w którymś z kanałów pomiarowych parametry wejściowe nie wykraczają poza dopuszczalny zakres.

Pozwala to skrócić do minimum czas tracony na ponowną konfigurację przyrządu zamiast czekać, aż zakończony test wykaże problemy. Wbudowane funkcje wykresów pozwalają na równoczesną prezentację do 20 różnych przebiegów z 20 kanałów z możliwością podglądania ich szczegółów przy pomocy gestów pinch and zoom, a następnie wykorzystania funkcji kursorów i statystyk do bardziej szczegółowej analizy.

Wszystko to może być przeprowadzone bez potrzeby komunikowania się z komputerem PC. W razie konieczności prowadzenia testów na statystycznie dużej liczbie danych, istnieje możliwość podłączenia modułów Plug-In Switch serii 7700, pozwalających prowadzić pomiary nawet z 80 urządzeń w jednym systemie testowym.

Oferta Keithley obejmuje 12 typów modułów, w tym multipleksery, multipleksery z kompensacją zimnego złącza do podłączenia termopar, matryce przełączające, moduły sterujące, moduły cyfrowych linii I/O oraz moduły na pasmo GHz, pozwalające zrealizować praktycznie dowolny wielokanałowy system testowy.

Inżynierowie preferujący konfigurowanie systemu pomiarowego za pomocą komputera mogą skorzystać z nowego oprogramowania sterującego KickStart 2.0, umożliwiającego łatwą automatyzację testów bez potrzeby tworzenia kodu programu.

Ważniejsze parametry:

• 12 dostępnych wariantów modułów pomiarowych,
• do 80 kanałów pomiarowych,
• 15 funkcji pomiarowych,
• podstawowa dokładność 0,0025% (DCV),
• zakresy pomiarowe:
  • napięcie: 100 nV...1000 V,
  • prąd: 10 pA...3 A,
  • rezystancja: 1 µΩ...120 MΩ,
  • pojemność: 0,1 pF...100 µF,
  • temperatura: -200...+1820°C,
• parametry digitizera: 1 MSps, 16-bitowa rozdzielczość,
• pojemność wewnętrznej pamięci: 7 milionów odczytów.
