Oscyloskopy o 12-bitowej rozdzielczości pionowej i paśmie 8 GHz

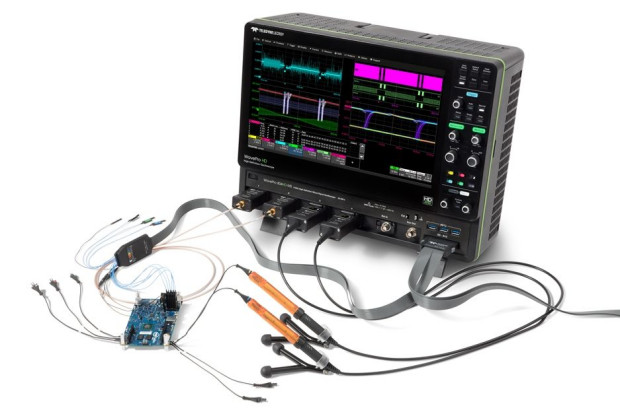

Teledyne LeCroy wprowadza do sprzedaży rodzinę oscyloskopów WavePro HD łączących 12-bitową rozdzielczość pionową z pasmem o szerokości 8 GHz. W zależności od wersji zawierają one do 5 G szybkiej punktów pamięci przebiegów, dzięki czemu nadają się doskonale do rejestracji przebiegów z dużą rozdzielczością i w długim okresie czasu (np. 250 ms przy szybkości próbkowania 20 GSps z 12-bitową rozdzielczością).
Producent zaleca je do wspomagania prac przy projektowaniu coraz mniejszych, szybszych i bardziej energooszczędnych urządzeń przenośnych oraz szybkich systemów komputerowych embedded, charakteryzujących się niskim napięciem zasilania, współpracą z czujnikami analogowymi, szybkimi jednostkami CPU i korzystaniem z szeregowych szyn danych.
Wymagają one do debugowania oscyloskopu o unikalnym połączeniu dużej rozdzielczości, małych szumów, szerokiego pasma, długiego czasu akwizycji danych i dużej szybkości próbkowania. Wszystkie oscyloskopy WavePro HD zawierają 15-calowy wyświetlacz o rozdzielczości 1900 x 1080 pikseli z ekranem pojemnościowym oraz oferują intuicyjny interfejs użytkownika. Występują w 4 wersjach o paśmie od 2,5 do 8 GHz oraz o maksymalnej szybkości próbkowania 20 GSps.
Kluczowym elementem oscyloskopów WavePro HD jest nowo opracowany chipset 8 GHz z niskoszumowym wzmacniaczem i 12-bitowym przetwornikiem A/C. Ściśle zintegrowany z niskoszumową, szerokopasmową architekturą systemową, pozwala wykorzystać pełen potencjał technologii HD4096 High Definition.
Przyrządy konkurencyjne albo zawierają 10- lub 12-bitowy przetwornik A/C w konwencjonalnej 8-bitowej ścieżce sygnałowej albo wykorzystują techniki programowe, poświęcające pasmo na rzecz zwiększenia rozdzielczości. Zastosowana w oscyloskopach WavePro HD technologia HD4096 zapewnia równocześnie największą rozdzielczość i najmniejsze szumy przy pełnym paśmie.
W oscyloskopach WavePro HD wejścia analogowe wysokiej rozdzielczości mogą być łączone z opcjonalnymi wejściami MSO, pozwalając rejestrować szeroką gamę sygnałów z czujników analogowych, układów logicznych, linii zasilania, szyn szeregowych itp. Pakiet narzędzi analitycznych został powiększony o opcje wyzwalania i dekodowania sygnałów z szyn szeregowych, narzędzia pomiarowe i analizę diagramu oka (TDME).
Pozwala to rejestrować w długim okresie czasu współzależność między sygnałami szybkimi i wolnozmiennymi (np. z linii zasilania), sygnałami z wyjść czujników analogowych, sygnałami z układów logicznych i wiadomościami z szyn szeregowych.
Firma Teledyne dostarcza obszerny zestaw narzędzi do analizy jitteru na szybkich liniach szeregowych i do badania kompatybilności protokołów. Ceny oscyloskopów WavePro HD wynoszą od 31000 USD za model 254HD o paśmie 2,5 GHz do 71000 USD za model 804HD o paśmie 8 GHz.
