Niewielka przystawka oscyloskopowa DSO o dużej funkcjonalności

Produkt firmy:

RS Components Sp. z o.o.

Kategoria produktu: Aparatura elektroniczna

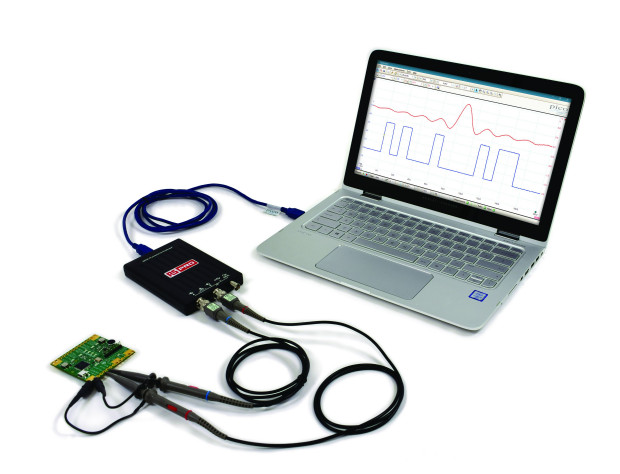

RS Components wprowadził do oferty niewielką 2-kanałową przystawkę oscyloskopową typu DSO - RS Pro 2205A-20. Współpracuje ona z komputerem przez złącze USB, ma pasmo 20 MHz i wbudowany generator arbitralny. Maksymalne próbkowanie sygnału wynosi 200 MS/s, a rozdzielczość do 12 bitów (zwiększana programowo). Zakres napięć wejściowych wynosi od ±50 mV do ±20 V. Wbudowane źródło sygnałowe może działać jako standardowy generator sygnałów (sinusoidalnych, prostokątnych, trójkątnych itp.) z programowalną funkcją przemiatania lub jako 12-bitowy generator arbitralny na przetworniku C/A 1,5 MS/s.

Pomimo niewielkich rozmiarów, ten dwukanałowy oscyloskop zapewnia wiele funkcji, takich jak analizator widma FFT, segmentowa pamięć przechwytywania na 16 tys. próbek, funkcje obliczeniowe, automatyczne pomiary w dziedzinie czasu i częstotliwości, a także funkcje testowania z maską. Zaawansowane wyzwalanie cyfrowe umożliwia uzyskanie przebiegów o dużej stabilności i dokładnej rozdzielczości.

Funkcja dekodowania szeregowego (magistrala CAN, magistrala LIN, SPI, I²C, I²S, UART i inne) umożliwiają wyświetlanie wyników w formie tabelarycznej oraz kolorowym formacie graficznym oraz używanie wydajnych funkcji filtrowania, wyszukiwania i eksportowania.

Przechwycone przebiegi można łatwo wydrukować w celu ich dołączenia do raportów, udostępnienia współpracownikom lub eksportu danych do analizy za pomocą dostarczanego z przyrządem oprogramowania.
