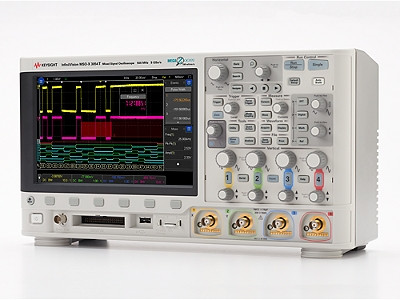

Oscylsokopy 3000T Keysight Technologies

Oscyloskopy z nowej serii X-3000T umożliwiają rozszerzanie pasma z zakresu od 100 MHz do 1,0 GHz.

Oscyloskopy z nowej serii X-3000T umożliwiają rozszerzanie pasma z zakresu od 100 MHz do 1,0 GHz, a także oferują kilka interesujących cech poza wspomnianym ekranem dotykowym i funkcjami wyzwalania dotykowego. Ogromna szybkość aktualizacji z prędkością 1 milion przebiegów na sekundę zapewnia doskonały wgląd w subtelne szczegóły sygnału wejściowego. Przyrządy z nowej serii integrują 6 funkcjonalności w pojedynczej obudowie: oscyloskopu, analizatora stanów logicznych, analizatora protokołów, woltomierza cyfrowego, generatora funkcyjnego/sygnałów arbitralnych i 8-cyfrowego sprzętowego częstościomierza. Ponadto, dają możliwość skorelowanych pomiarów w domenie czasu i częstotliwości przy użyciu bramkowanej transformaty FFT, dostępną po raz pierwszy w tej klasie przyrządów, przydatną w wielu nowo pojawiających się wyzwaniach pomiarowych.

Oscyloskopy 3000T X-Series zostały zaprojektowane specjalnie z myślą o obsłudze za pomocą pojemnościowego ekranu dotykowego, co w naturalny sposób przyspiesza wybór opcji na ekranie. Aby w jeszcze większym stopniu przyspieszyć ich obsługę, wprowadzono intuicyjny alfanumeryczny panel zastępujący uciążliwe kręcenie pokrętłami oraz dotykowe elementy interakcyjne zapewniające większą elastyczność przy wyświetlaniu informacji pomiarowych.

Dzięki ogromnej szybkości aktualizacji przebiegów 1 mln/sek, bezkompromisowej nawet przy włączonych kanałach cyfrowych, aktywnych opcjach dekodowania protokołów, pomiarach automatycznych i funkcjach matematycznych oraz funkcji wyzwalania dotykowego użytkownik ma gwarancję najwyższego prawdopodobieństwa zobaczenia i wyodrębnienia interesujących go anomalii, w porównaniu do reszty oscyloskopów na świecie.

Oscyloskopy 3000T X-Series mogą być wykorzystywane do sprzętowego dekodowania wielu, zarówno stosowanych obecnie, jak i dopiero rozwijanych protokołów szeregowych: MIL-STD 1553 i ARINC 429, I2S, CAN/CAN-FD/CAN-Symbolic, LIN, SENT, FlexRay, RS232/422/485/UART i I2C/SPI.

Oferta oscyloskopów InfiniiVision 3000T X-Series obejmuje modele o paśmie 100 MHz, 200 MHz, 350 MHz, 500 MHz i 1 GHz. W standardowej konfiguracji wszystkie oferują 4 miliony punktów pamięci akwizycji, pamięć segmentową, zaawansowane funkcje matematyczne oraz są dostarczane z sondami pasywnymi o paśmie 500 MHz.

OSCYLOSKOP I POMIARY NA NAJWYŻSZYM POZIOMIE

W wielu zastosowaniach niezwykle przydatna może być funkcja równoczesnego debugowania w dziedzinie czasu i częstotliwości. W przypadku, gdy istnieje konieczność analizy sygnałów równocześnie w kilku miejscach testowanego układu, korelacja czasowa między tymi sygnałami jest bardzo ważna, lecz może stanowić prawdziwe wyzwanie dla użytkowników oraz użytych do tego celu kilku przyrządów pomiarowych. Innym problemem napotykanym przy pomiarach w domenie mieszanej jest możliwość obserwacji zmian częstotliwości w czasie. Większość oscyloskopów oferuje użyteczne narzędzia pomiarowe umożliwiające podgląd sygnałów w domenach czasu i częstotliwości, wykorzystujące szybką transformatę Fouriera, jednakże oferowane przez oscyloskopy InfiniiVision 3000T i 4000 X-Series firmy Keysight bramkowanie FFT pozwala na podgląd sygnałów w domenie czasu i częstotliwości w specyficznych momentach, definiowanych na ekranie.

W przypadku serii 3000TX i 4000X można łatwo wybrać częstotliwość początkową i końcową za pomocą klawiatury wyświetlającej się na ekranie dotykowym. Parametry te możne również ustalać regulując częstotliwość środkową i rozpiętość skali (span). Ustalenie odpowiedniej rozpiętości jest ważne w celu upewnienia się, że wszystkie częstotliwości przemiatane znajdą się w zakresie wyznaczania FFT. Po zaprogramowaniu tych ustawień transformata FFT będzie wyznaczana dla wszystkich danych z ekranu, ale nie będzie możliwości obserwowania zmian częstotliwości zachodzących w czasie. Jeśli więc jesteśmy zainteresowani takimi testami, powinniśmy wykorzystać funkcję bramkowania FFT. Przemieszczanie bramki czasowej jest łatwe. Może być wykonane manualnie za pomocą ekranu dotykowego lub za pomocą klawiszy nawigacyjnych, pozwalając na odtworzenie całego zapisanego rekordu (Fot. 3).

W miarę, jak bramka przesuwa się wzdłuż przebiegu, obserwujemy rosnącą częstotliwość. W tym konkretnym przykładzie widoczne są dwa “piki” w tabeli zdarzeń ze względu na zmianę częstotliwości w obrębie bramki.. Widać je na przebiegu FFT.

InfiniiVision 3000A X-Series zdefiniował na nowo pojęcie oscyloskopu. Zapewniał niezwykle szczegółowy obraz analizowanego sygnału, wprowadzał więcej funkcjonalności niż jakikolwiek model dostępny wcześniej i stanowił najlepsze zabezpieczenie inwestycji. Był modelem, który odniósł największy sukces w połączonej historii Hewlett Packard, Agilent i Keysight Technologies. Nowe oscyloskopy 3000T X-Series kontynuują tą tradycję. Dostępne jest również darmowe oprogramowanie BenchVue (BV0000A) na PC, współpracujące z większością oferowanych przez nas przyrządów, ułatwiające podgląd, rejestrację oraz eksport danych i zrzutów ekranu. (Fot. 4)

  DSOX3012T /
DSOX3014T DSOX3022T /
DSOX3024T DSOX3032T /
DSOX3034T DSOX3052T /
DSOX3054T DSOX3102T /
DSOX3104T MSOX3012T /
MSOX3014T MSOX3022T /
MSOX3024T MSOX3032T /
MSOX3034T MSOX3052T /
MSOX3054T MSOX3102T /
MSOX3104T Pasmo 100 MHz 200 MHz 350 MHz 500 MHz 1 GHz Upgrade pasma TAK TAK TAK NIE NIE Liczba kanałów 2/4 + 16 (MSO) 2/4 + 16 (MSO) 2/4 + 16 (MSO) 2/4 + 16 (MSO) 2/4 + 16 (MSO) Próbkowanie 2,5 GSa/s wszystkie kanały / 5 GSa/s połowa kanałów Rekord pamięci 2 MPkt na kanał / 4 MPkt połowa kanałów Zakres podstawy czasu 5ns/dz do 50s/dz 2ns/dz do 50s/dz 2ns/dz do 50s/dz 1ns/dz do 50s/dz 1ns/dz do 50s/dz Dokładność podstawy czasu
