Symulatory akumulatorów wieloogniwowych na szynę PXI

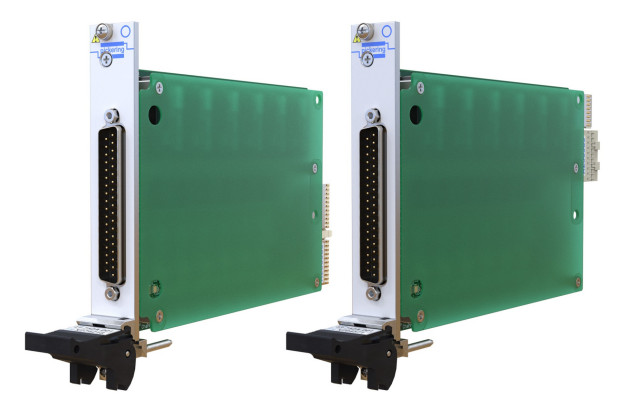

Wraz z coraz większą popularnością pojazdów elektrycznych i pakietów akumulatorowych do innych zastosowań, pojawia się potrzeba testowania i walidacji systemów zarządzania akumulatorami (BMS). Dotychczas projektanci stosowali do tego celu moduły symulacyjne z oddzielnym multimetrem cyfrowym. Nowe moduły symulacyjne 41-752A i 43-752A firmy Pickering eliminują ten wymóg, zapewniając równocześnie większą dokładność pomiaru. Są one przystosowane do pracy na platformach odpowiednio PXI i PXIe. Mogą być łączone z przełącznikami PXI i innymi modułami symulacyjnymi firmy Pickering, a także z symulatorami termopar/RTD, interfejsami CAN i innymi modułami w celu stworzenia w pełni elastycznego systemu testowego BMS.

Modele 41-752A i 43-752A wspomagają projektowanie aplikacji BMS w motoryzacji, lotnictwie i systemach przechowywania energii. Zawierają w zależności od wersji 2, 4 lub 6 niezależnych kanałów z izolacją do ±750 V, mogących pracować z napięciem wyjściowym z zakresu 0...7 V i prądem do 300 mA. Napięcie wyjściowe jest programowane z dokładnością ±5 mV w zakresie od 1 do 7 V i 14-bitową rozdzielczością, odpowiadającą krokowi 0,43 mV. Oba moduły mogą też pracować w trybie symulacji ładowania; w takim przypadku maksymalny prąd pobierany z zewnętrznego źródła może wynosić maksymalnie 100 mA. Każdy kanał zawiera niezależne wyprowadzenia zasilające i pomiarowe, umożliwiając pomiar rzeczywistego prądu i napięcia na obciążeniu oraz wprowadzanie korekcji strat w kablach.

Firma Pickering dostarcza oprogramowanie umożliwiające tworzenie aplikacji pomiarowych w językach C/C++, .NET, Python, LabVIEW/LabWindows, MATLAB itp. Użytkownicy mogą pracować w różnych wariantach systemów operacyjnych Windows i Linux, a także w VeriStand, LabVIEW RT i QNX.
