Winstar i wyświetlacze serii WEA: łatwy montaż na płytce drukowanej

Produkt firmy:

SOS electronic

Kategoria produktu: Aparatura elektroniczna

Większość graficznych wyświetlaczy OLED firmy Winstar jest dostępna wraz z płytką PCB dostosowaną do indywidualnych potrzeb, co jest istotnym ułatwieniem w opracowywaniu urządzenia i montażu..

Większość graficznych wyświetlaczy OLED firmy Winstar jest dostępna wraz z płytką PCB dostosowaną do indywidualnych potrzeb, co jest istotnym ułatwieniem w opracowywaniu urządzenia i montażu wyświetlacza w zastosowaniu końcowym.

Graficzne wyświetlacze COG i COG + PCB OLED firmy Winstar

Graficzne moduły OLED marki Winstar są dostępne w 3 wersjach mechanicznych – COB, COG i COG z płytką aplikacyjną (PCB). Firma oferuje je rozmiarach od 0,49” do 5,5”, ze zintegrowanymi kontrolerami i interfejsami, w tym I2C i SPI. Typowe napięcie robocze wynosi 3 V lub 5 V.

  • COB – technologia chip-on-board – chip na płytce
  • COG – technologia chip-on-glass – chip na szkle
  • COG + PCB – chip na szkle (wyświetlacz) zastosowany na płytce drukowanej (PCB)

COG czy COG + PCB. Który wyświetlacz wybrać?

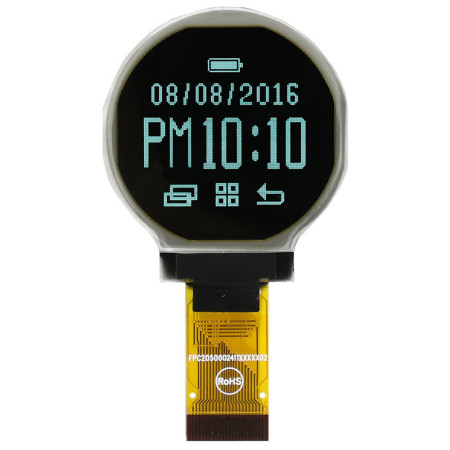

Rozwiązanie jest proste i logiczne – mówi Martin Brestovič, specjalista ds. produktów w SOS electronic. – Wersja COG to bardziej opłacalna opcja, ponieważ złożona jest tylko ze „szkła”, czyli szybki z kablem FPC. Kontroler jest zintegrowany z szybką wyświetlacza. Jest to najczęściej wybierane rozwiązanie w przypadku zastosowań, w których każdy skrawek przestrzeni jest ważny, a minimalizowanie kosztów ma równie istotne znaczenie.

Warto jednak zwrócić uwagę na to, że montaż wyświetlacza COG jest bardziej wymagający, ponieważ trzeba posiadać dokładną formę lub specjalne mocowanie do precyzyjnego montażu, aby wyświetlacz idealnie przylegał do płytki drukowanej. Ponadto, w celu zapewnienia prawidłowego działania wyświetlacza, niezbędne jest dodanie kilku dodatkowych komponentów wokół niego, zgodnie z zaleceniami zawartymi w arkuszu danych danego wyświetlacza.

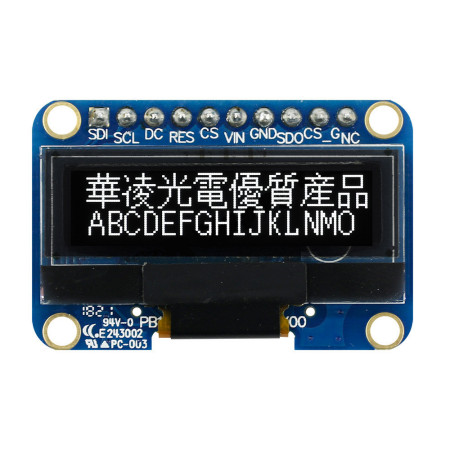

Takich wymogów nie ma w przypadku korzystania z wersji wyświetlacza COG + PCB. Montażu w urządzeniu końcowym dokonuje się za pomocą śrub w narożnikach płytki drukowanej, co zapewnia dokładne i stabilne umiejscowienie wyświetlacza. Wszystkie potrzebne komponenty do bezpośredniego korzystania z wyświetlacza za pośrednictwem jednego z popularnych interfejsów, zazwyczaj I2C lub SPI do małych modułów graficznych, są już zamontowane na płytce drukowanej.

Z uwagi na łatwy montaż, wersja z wyświetlaczem COG + PCB stanowi idealne rozwiązanie do opracowywania i rozwoju dla małych i średnich produkcji seryjnych. Opcja COG jest jednak najbardziej korzystna z ekonomicznego punktu widzenia i najlepiej sprawdza się głównie w dużych seriach produkcyjnych.



A jakie cechy ma klasyczna konstrukcja COB?

Z perspektywy użytkownika jest ona bardzo podobna do wersji COG + PCB. Jednak nie oferuje ona możliwości opracowania np. wersji PCB, a następnie wykorzystania odpowiedniego wyświetlacza w masowej produkcji.

Czym różni się wyświetlacz COG od wersji COG + PCB?

W przypadku wyświetlaczy OLED firmy Winstar, jest to bardzo proste:

  • nazwa wersji COG rozpoczyna się od liter WEO, np. WEO128128A
  • nazwa wersji COG + PCB rozpoczyna się od liter WEA, np. WEA128128A



W ofercie firmy Winstar dostępne są różne typy wyświetlaczy w obu wersjach, co zapewnia elastyczność wyboru w zależności od wymagań.



Szeroka gama zastosowań wyświetlaczy graficznych firmy Winstar

Małe moduły wyświetlaczy OLED marki Winstar stanowią idealne rozwiązanie w przypadku wielu urządzeń wymagających elektronicznego panelu wyświetlacza.

Zastosowania te obejmują galanterię elektroniczną (tzw. „wearables”), jak np. smartfony i zegarki, papierosy elektroniczne, systemy wykorzystywane w punktach sprzedaży, AGD, urządzenia domowe, urządzenia przemysłowe i automatykę, systemy wyświetlania audio/wideo, urządzenia medyczne, urządzenia do pielęgnacji ciała, wyświetlacze samochodowe i dynamiczne wyświetlacze informacyjne.



Trzy typy modułów graficznych COG + PCB OLED firmy Winstar zostały dodane do stałego asortymentu SOS electronic:

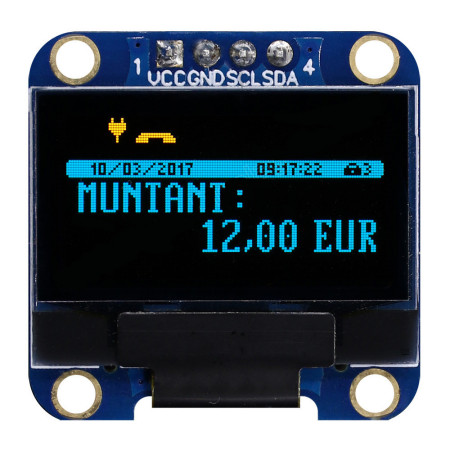

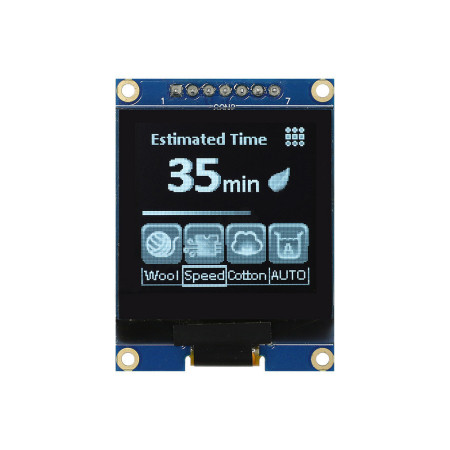

  • WEA128128A – 1,5”, 128 x 128 px, SSD1327, 3,3 V/5 V, SPI (ewentualnie również I2C)

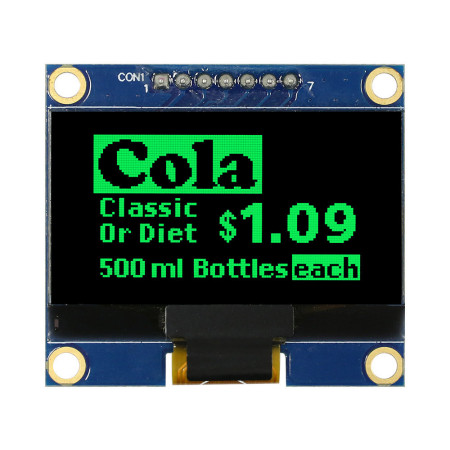

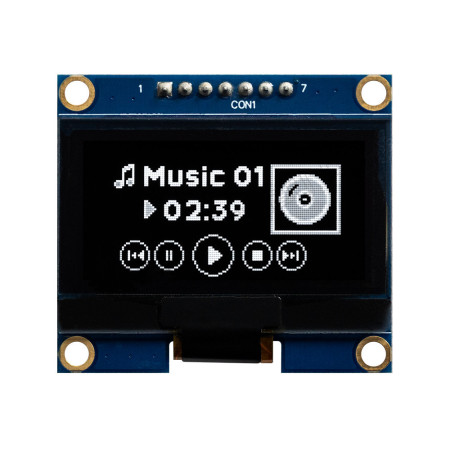

  • WEA012864A – 1,54”, 128 x 64 px, SSD1309, 3 V, SPI (ewentualnie również I2C) (https://bit.ly/3Nnk5ii)

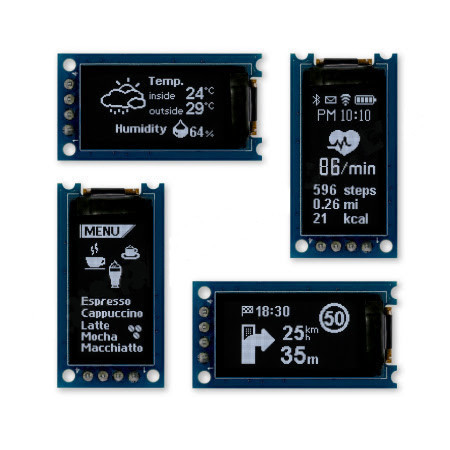

  • WEA009664B – 1,1”, 96 × 64 px, SSD1327, 3 V, SPI



Jesteś zainteresowany szczegółowymi informacjami na temat oferty firmy Winstar? Chciałbyś skontaktować się z doradcą technicznym, który pomoże Ci wybrać odpowiedni produkt? Jeżeli masz jakiekolwiek pytania, skontaktuj się z SOS electronic pod adresem info@soselectronic.pl



Zamów próbkę do swojego projektu

Potrzebujesz wypróbować komponent podczas projektu rozwojowego? Zachęcamy do kontaktu z SOS electronic. Z przyjemnością dostarczą oni próbkę do Twojego projektu. Każde zgłoszenie jest traktowane indywidualnie, dlatego konieczne jest krótkie przedstawienie projektu w formularzu, który można znaleźć na ich stronie internetowej.

Próbki mogą zostać  udostępniamy wyłącznie na potrzeby projektów rozwojowych, a nie do użytku prywatnego przez osoby fizyczne.



Nie przegap żadnych nowości! Śledź SOS electronic w mediach społecznościowych: Facebook, LinkedIn, YouTube, Twitter, Instagram.

ŹRÓDŁO www.soselectronic.com
