Złącza USB-C – trzy kluczowe aspekty

Już niedługo wszystkie telefony komórkowe, tablety i inne urządzenia przenośne będą wyposażone w jeden uniwersalny rodzaj złącza do ładowania baterii. Poznaj korzyści stosowania złącza USB-C?

Oryginalny artykuł w pełnej wersji można znaleźć na stronie SOS electronic.

Ostatnio głośno było o premierze nowej serii iPhone'ów 15 firmy Apple, ponieważ firma ta zastąpiła swój własny port Lightning złączem ładowania USB-C. Dzięki temu marka iPhone dołączyła do wszystkich innych nowoczesnych smartfonów, komputerów, tabletów, aparatów i słuchawek wyposażonych w standardowy port do ładowania baterii i komunikacji z otoczeniem.

Od 2009 roku, zgodnie z rozporządzeniem PE IP/09/1049, we wszystkich telefonach komórkowych do ładowania baterii, komunikacji i przesyłania danych do otoczenia miało być stosowane mikrozłącze USB. Dzięki tym zaleceniom duża liczba różnych złączy została zastąpiona jednym gniazdem micro USB, co wpłynęło na zmniejszenie ilości odpadów elektronicznych na całym świecie. W obecnych czasach, gdzie dominują szybkie, energochłonne smartfony i tablety z możliwością szybkiego ładowania baterii, złącze micro USB nie stanowi już odpowiedzi na aktualne potrzeby użytkowników.

W związku z tym zostało wprowadzone nowe rozporządzenie PE, zgodnie z którym jesienią 2024 r. powszechnie stosowanym, uniwersalnym złączem do ładowania dla wszystkich telefonów komórkowych, tabletów i aparatów w UE stanie się złącze USB typu C. Oznacza to, że nie będziemy już potrzebować różnych kabli do ładowania różnych urządzeń. Dzięki temu konsumentom będzie o wiele łatwiej korzystało się z inteligentnych urządzeń a ilość odpadów elektronicznych będzie zmniejszona.

Trzy kluczowe kwestie, na które warto zwrócić uwagę w przypadku złącza USB-C  1. Kształt, konstrukcja i właściwości mechaniczne złącza USB-C

Złącze USB-C przewyższa wszystkie inne typy złączy USB pod względem szybkości przesyłania danych. Złącze to jest jednocześnie mniejsze niż np. złącze USB-A.

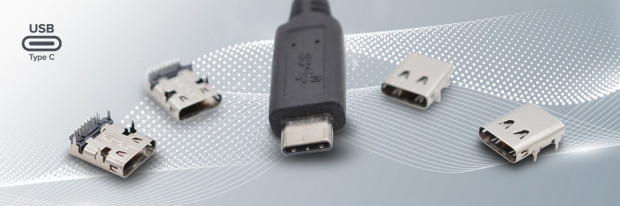

Złącze USB-C charakteryzuje się istotną poprawą w stosunku do poprzednich standardów USB. Ma owalny, wydłużony kształt i zostało zaprojektowane tak, aby było odwracalne i symetryczne, a więc wtyk można łatwo podłączyć do gniazda już za pierwszym razem, bez konieczności jego obracania.

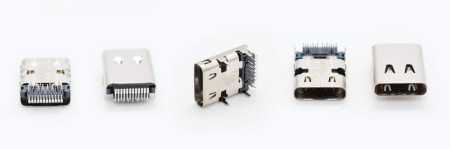

Standardowo złącze USB-C ma 24 piny (np. złącze USB-C 217B-AG01 firmy Attend), ale może mieć również 16 pinów (w przypadku urządzeń używanych jako USB 2.0, np. USB4110-GF-A firmy GCT - bit.ly/3uWJlWq) lub nawet tylko 6 pinów, gdy jest wykorzystywane wyłącznie do zasilania, jak w przypadku złącza USB4125-GF-A marki GCT dostępnego w naszej ofercie.

Najważniejsze parametry złącz USB-C:

• Mniejsze wymiary w porównaniu do poprzednich złączy USB
• Trwałość – typowa żywotność 10 000 cykli
• Możliwość zasilania urządzeń mocą na poziomie od 100 W do 240 W
• Obsługa różnych protokołów, w tym DisplayPort, PCI Express i Ethernet

2. Szybkość komunikacji w przypadku stosowania złącz USB-C

USB-C to typ złącza, a oznaczenia USB 1.0 do USB 3.2 dotyczą prędkości i metod komunikacji.

– Ważne jest również, aby pamiętać, że w komunikacji USB istnieje kompatybilność wsteczna. Jeśli nasze urządzenie obsługuje komunikację określonej wersji USB, jak np. USB 3.1, może również obsługiwać niższe wersje, takie jak USB 2.0 lub nawet USB 1.x – mówi František Ďuríšek.

Przegląd wersji i prędkości USB:

• USB 1.0: 1,5 Mbps (Low Speed, Half Duplex)
• USB 1.1: 12 Mbps (Full Speed, Half Duplex)
• USB 2.0: 480 Mbps (High Speed, Half Duplex)
• USB 3.0: USB 3.2 Gen 1, 5 Gbps (SuperSpeed, Full Duplex)
• USB 3.1: USB 3.2 Gen 2, 10 Gbps (SuperSpeed, Full Duplex)
• USB 3.2: USB 3.2 Gen 2 x 2, 20 Gbps (SuperSpeed, Full Duplex)
• USB 4: do 80 Gb/s (komunikacja wieloprotokołowa, Thunderbolt 3)

3. Zasilanie za pomocą złącza USB-C

Złącze micro USB miało znaczne ograniczenia pod względem możliwości przekazywania mocy do 15 W (5 V, 3 A). Takie zasilanie nie jest już wystarczające w przypadku nowoczesnych urządzeń o rosnących wymaganiach w zakresie transferu energii. Z tego właśnie względu pojawił się standard USB PD, a raczej standardy PD 1.0 do PD 3.1.

USB Power Delivery

Złącze USB-C wyposażone w technologię Power Delivery (PD) zapewnia lepsze parametry zasilania w porównaniu ze złączem micro USB, umożliwiając jednocześnie przepływ mocy w obie strony, bez ustalonego kierunku.

– Urządzenia korzystające z technologii PD mogą efektywnie przesyłać energię w obu kierunkach. Jednak nie wszystkie kable lub urządzenia USB-C mogą w pełni korzystać ze wszystkich zalet tego rozwiązania. Przed dokonaniem zakupu zawsze należy zapoznać się ze specyfikacją produktu – kontynuuje František Ďuríšek.

USB-C – standard złącza o ugruntowanej pozycji na rynku

– Patrząc na USB-C zdajemy sobie sprawę, że to niepozorne złącze może być wykorzystywane do różnych celów: od prostego ładowania baterii po szybki transfer danych do różnych inteligentnych urządzeń, takich jak telefony komórkowe, monitory, laptopy i wiele innych – dodaje na zakończenie František Ďuríšek.

USB-C to obecnie jedno z najpopularniejszych złączy na rynku, nie tylko ze względu na swój kształt, szybkość czy przesyłanie dużej mocy, ale również z uwagi na uniwersalność i kompatybilność z różnymi urządzeniami przenośnymi.
