Programowalne matryce rezystorów wysokonapięciowych do systemów PXI/PXIe

Kategoria produktu:

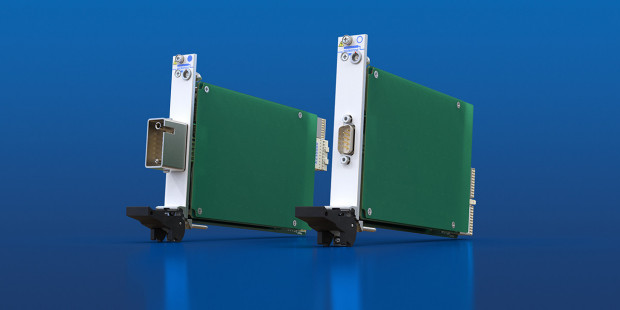

Firma Pickering Interfaces opracowała dwie nowe, programowalne serie matryc rezystorów wysokonapięciowych formatu PXI (ozn. 40-230) i PXIe (42-230), mogących pracować z napięciem do 1,2 kV. Mieszczą się one w pojedynczym slocie i są dostępne w 70 standardowych konfiguracjach, obejmujących od 1 do 4 kanałów. Oferują szeroki zakres programowania rezystancji, wynoszący od 1 Ω do 76,8 MΩ przy rozdzielczości od 0,125 Ω. Każdy kanał może być ustawiony w tryb zwarcia lub rozwarcia, co umożliwia symulację uszkodzeń obwodów.

Matryce 40-230/42-230 są przeznaczone głównie do testowania i symulacji obciążeń rezystancyjnych w falownikach pojazdów elektrycznych, systemach BMS, elementach elektroniki lotniczej i w energoelektronice. Umożliwiają m.in. badanie izolacji napięciowej, zgodnie z normami ISO 6469 i IEC 60664, przeprowadzanie testów HIL (hardware-in-the-loop) z możliwością wprowadzania stanów awaryjnych oraz emulowanie czujników rezystancyjnych, np. termistorów i RTD, bez użycia rzeczywistych elementów. Zawierają sprzętowy interlock, który w przypadku aktywacji odłącza zasilanie wszystkich przekaźników i sygnalizuje zdarzenie przez interfejs programowy. Może on być łączony łańcuchowo w poszczególnych modułach, co pozwala na jednoczesne odłączenie wielu kart.

Do matryc serii 40-230/42-230 dostępne są sterowniki do Windows, Linux i systemów czasu rzeczywistego.

Więcej na: www.pickeringtest.com
