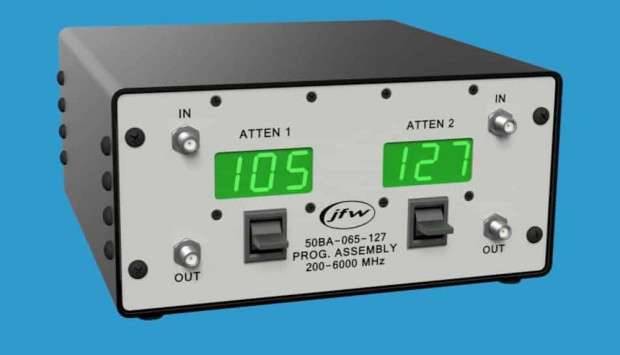

W skład modułu 50BA-065-127 wchodzą dwa programowane tłumiki, zaprojektowane z myślą o pracy w torach wysokiej częstotliwości. To elementy których impedancja wynosi 50 Ω. Zakres regulacji tłumienia wynosi: od 0 do 127 dB. Przytoczona czynność przeprowadzana jest z krokiem 1 dB. Natomiast częstotliwość pracy obejmuje wartości z przedziału: 200-6000 MHz.
Regulację tłumienia wykonuje się zarówno lokalnie, jak i zdalnie. Na płycie czołowej produktu znajdują się dwa przełączniki, które są przypisane do poszczególnych kanałów tłumienia. Krótsze przełączenie warunkuje zmianę o pojedynczy krok. Z kolei dłuższe przytrzymanie umożliwia płynną zmianę wartości, które na dodatek pokazują się na wyświetlaczach siedmiosegmentowych z zielonymi diodami elektroluminescencyjnymi (LED).
Komunikacja z urządzeniem oparta jest na poleceniach. Zestaw dostępnych komend uwzględnia w szczególności funkcje sterowania i odczytu wszystkich parametrów pracy. Do zdalnej obsługi 50BA-065-127 przewidziany jest interfejs Ethernet obsługujący adresy zarówno statyczne, jak i dynamiczne (DHCP). Razem z nim urządzenie ma uwzględniony również port RS-232. Szeregowe transmisje danych realizowane są z przepustowością nie wyższą niż 155200 Bd, a tłumiki podłączane są za pośrednictwem żeńskich gniazd SMA przytwierdzonych do obudowy przystosowanej do zastosowań typowo laboratoryjnych bądź pomiarowych w środowiskach produkcyjnych oraz serwisowych.
Więcej na: www.jfwindustries.com
