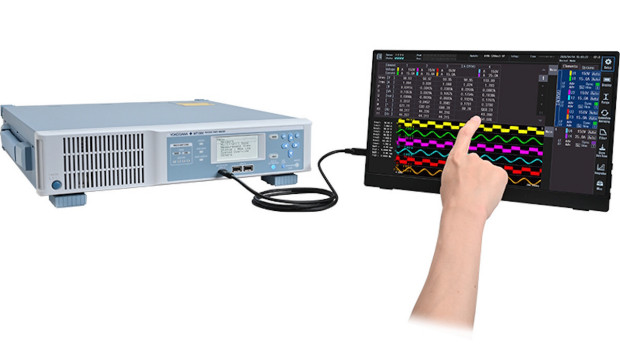

WT1500 to analizator mocy przeznaczony do pomiarów i oceny parametrów układów energoelektronicznych. Przyrząd charakteryzuje się całkowitym błędem pomiaru mocy ±0,038% – dla sygnałów stałoprądowych oraz 50/60 Hz. Rozwiązanie wyposażono w dwa typy torów wejściowych, dostosowanych do różnych zastosowań pomiarowych. Tor wysokonapięciowy umożliwia bezpośredni pomiar napięć do 2 kV DC przy paśmie do 300 kHz. Natomiast tor szerokopasmowy obsługuje napięcia do 1 kV oraz zapewnia pasmo pomiarowe do 2 MHz.
Zwarta konstrukcja urządzenia ułatwia integrację ze stanowiskami laboratoryjnymi oraz systemami testowymi.
Do pomiarów mocy przewidziano łącznie cztery kanały. Dodatkowo zapewniona jest synchronizacja do pięciu analizatorów WT1500 – jeden z nich pełni rolę jednostki nadrzędnej, odpowiadającej za prawidłową współpracę urządzeń oraz synchronizację akwizycji sygnałów, co pozwala na realizację złożonych układów pomiarowych.
Więcej na: tmi.yokogawa.com
