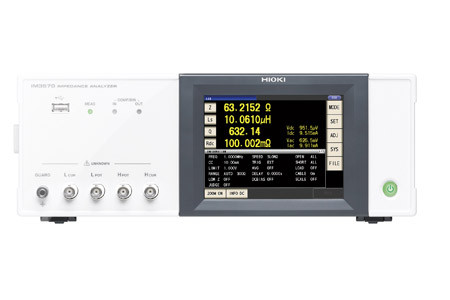

Analizator impedancji Hioki IM3570

Japońska firma Hioki wprowadziła do produkcji laboratoryjny analizator impedancji IM3570. Nowy przyrząd łączy w sobie funkcje profesjonalnego miernika RLC i analizatora impedancji.

Jak deklaruje producent IM3570, przyrząd nadaje się doskonale do testowania charakterystyk rezonansowych elementów piezoceramicznych, sprawdzania kondensatorów polimerowych i podzespołów indukcyjnych.

Analizator umożliwia pomiar ciągły prowadzony w różnych warunkach i trybach pomiarowych, dzięki czemu przy zastosowaniu go np. na linii produkcyjnej, zamiast kilku przyrządów pomiarowych wystarczy tylko jeden. Użytkownik analizatora może wybrać częstotliwość (4Hz - 5 MHz), napięcie (5mV-5V) oraz prąd pomiarowy (10µA-50mA, a w trybie niskoimpedancyjnym do 100mA).

Zaawansowane funkcje zawierają m.in. pomiar rezystancji prądem stałym, a w trybie analizatora pomiar przemiatany oraz z odstępem czasowym. Przyrząd mierzy, oblicza i wyświetla dane pomiarowe jednocześnie 15 parametrów impedancyjnych. Zakres pomiaru impedancji rozciągający się od 100mΩ do 100MΩ jest podzielony na 12 podzakresów.

Wyniki pomiarów są prezentowane na kolorowym wyświetlaczu LCD-TFT 5,7”. Inne ważne funkcje pomiarowo-użytkowe nowego analizatora to pomiar z polaryzacją wstępną napięciem lub prądem stałym, pomiar BIN, komparator z programowaniem wartości granicznych, wyzwalanie, uśrednianie oraz pamięci nastaw płyty czołowej i danych pomiarowych. IM3570 wyposażono w interfejsy EXT I/O, RS232, GPIB, USB oraz LAN.
