Układy kondycjonujące, przełączniki i generatory zegarowe dla systemów PCIe 3.0
Firma Pericom opracowała zestaw układów scalonych przeznaczonych do zastosowań w aplikacjach zgodnych z nowym standardem PCI Express 3.0. W standardzie tym zwiększono o 60% częstotliwość taktowania szyny w stosunku do poprzedniego standardu 2.0 (8 Gb/s vs. 5 Gb/s), natomiast prędkość transmisji zwiększono niemal dwukrotnie dzięki zastosowaniu bardziej efektywnego schematu kodowania danych.

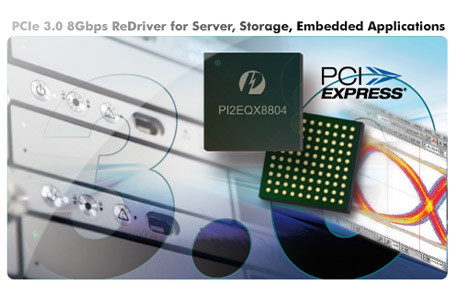

PI2EQX8804 i PI2EQX8864 to układy kondycjonowania sygnałów rodziny ReDriver, służące do regeneracji sygnałów transmitowanych w systemach PCIe 3.0. Są proste w implementacji, energooszczędne i tańsze od wielu alternatywnych rozwiązań.
PI2EQX8804 jest kompatybilny pod względem rozkładu wyprowadzeń z podobnym układem kondycjonującym 5 Gb/s o symbolu PI2EQX5804. PI3PCIE3412 i PI3PCIE3415 to przełączniki sygnałów PCIe 3.0 umożliwiające przełączanie strumieni danych transmitowanych zarówno pomiędzy ścieżkami, jak też pomiędzy złączami. Zapewniają bardzo małe opóźnienia i straty oraz mały pobór mocy.
Oba układy charakteryzują się identyczną funkcjonalnością, natomiast różnym rozkładem wyprowadzeń (odpowiednio typu flow-through i fold-back), co pozwala zoptymalizować topologię płytki drukowanej. Są produkowane w obudowach TQFN o powierzchni 9 x 3,5mm. PI6C557-03B i PI6C557-05B to odpowiednio 2- i 4-wyjściowe generatory sygnałów zegarowych kompatybilne ze specyfikacją PCIe 3.0.
Charakteryzują się przede wszystkim bardzo małym błędem jitteru (0,45ps RMS) i wynikającym z niego małym współczynnikiem bitowej stopy błędów (BER). Współpracują z buforami PI6C20400B (1:4) i PI6C20800B (1:8).
Wszystkie powyższe układy PCIe 3.0 są obecnie dostarczane w wersjach próbnych, a w ilościach produkcyjnych pojawią się w sprzedaży w zależności od serii w grudniu 2010 lub styczniu 2011.
Ceny hurtowe przy zamówieniach 50 tys. sztuk przedstawiają się następująco: PI2EQX8804 – 4,95 USD, PI2EQX8864 – 4,25 USD, PI3PCIE3412 – 1,45 USD, PI3PCIE3415 – 1,45 USD, PI6C557-03B – 0,72 USD, PI6C557-05B – 1,08 USD, PI6C20400B – 0,65 USD, PI6C20800B – 0,85 USD.
