Najszybszy na rynku odbiornik testowy EMI

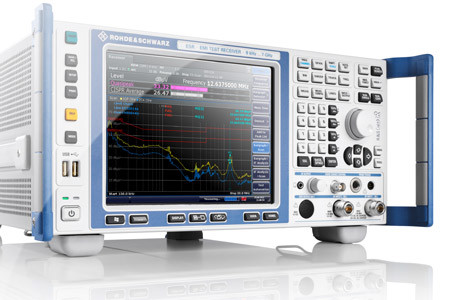

Firma Rohde&Schwarz prezentuje nowy odbiornik testowy EMI oznaczony symbolem R&S ESR, będący obecnie najszybszym tego typu urządzeniem dostępnym na rynku. Jest on produkowany w dwóch wersjach różniących się zakresem częstotliwości pracy: do 3 lub 7 GHz.

Dolna częstotliwość graniczna wynosi standardowo 9 kHz, a opcjonalnie 10 Hz. R&S ESR zapewnia zgodność ze wszelkimi standardami obowiązującymi dla niezależnych laboratoriów certyfikacyjnych i wewnętrznych laboratoriów EMC producentów urządzeń elektrycznych (CISPR, EN, ETS, ANSI, FCC, VCCI).

Dzięki wbudowanym trybom skanowania w dziedzinie czasu i częstotliwości (FFT) pozwala skrócić całą procedurę testową nawet o 6000 razy w stosunku do innych odbiorników testowych EMI, z kilku godzin do pojedynczych sekund.

R&S ESR udostępnia zupełnie nowe możliwości analityczne. Funkcja spektrogramu pozwala obserwować zmiany widma w czasie, co daje możliwość zidentyfikowania interferencji występujących sporadycznie. Wyzwalanie maską częstotliwości pozwala na identyfikację specyficznych zdarzeń w analizowanym widmie. Gdy maska zostaje \"naruszona\", następuje aktywacja układu wyzwalania.

Pomiar zostaje wstrzymany, a użytkownik może analizować przyczynę powstawania interferencji. Tryb poświaty (persistence) umożliwia łatwe rozróżnienie interferencji występujących stale i impulsowych. Sygnalizacja prawdopodobieństwa wystąpienia składowych o różnych częstotliwościach i amplitudach za pomocą kolorów pozwala identyfikować źródła interferencji maskowane przez sygnały szerokopasmowe. R&S ESR umożliwia ponadto wykonywanie konwencjonalnych skanów z krokowo zmienianą częstotliwością do celów porównawczych.

Poza ogromną funkcjonalnością, do zalet R&S ESR należy też łatwość obsługi i przejrzystość menu. Użytkownik może konfigurować złożone pomiary i programować zautomatyzowane sekwencje testów bezpośrednio na ekranie dotykowym, jak również istnieje możliwość zdalnej kontroli przyrządu i włączenia go do dużych systemów analizy EMC. Do standardowego wyposażenia należą interfejsy GPIB i LAN. Producent dostarcza sterowniki LabView, LabWindows/CVI i VXI Plug & Play oraz oprogramowanie aplikacyjne R&S EMC32 i R&S ES-SCAN do zdalnej kontroli i automatyzacji pomiarów.

Odbiornik może znaleźć szerokie pole zastosowań do testów akceptacyjnych (zaburzeń przewodzonych lub promieniowanych) zgodnych z wymogami norm EN/CISPR/FCC dla urządzeń AGD, sprzętu IT, odbiorników TV i radioodbiorników oraz całych pojazdów i ich akcesoriów. Opcja zasilania napięciem stałym pozwala na wykorzystywanie R&S ESR również do prac w terenie.

Ważniejsze cechy R&S ESR:

• odbiornik testowy EMI z funkcją analizatora widma,
• kompatybilność z normą CISPR 16-1-1 Ed. 3.1,
• analiza widma w czasie rzeczywistym z pasmem do 40 MHz,
• pomiary w dziedzinie czasu z rozdzielczością 50 μs,
• pomiary certyfikacyjne,
• pomiary EMI zgodnie ze standardami w trybie analizatora widma,
• funkcja spektrogramu do analizy widma w dziedzinie czasu,
• tryb poświaty do identyfikacji zaburzeń ciągłych i impulsowych,
• wyzwalanie maską częstotliwości do detekcji zaburzeń sporadycznych,
• funkcja analizy IF do wyświetlania widma wokół sygnałów zakłócających,
• tryb oscyloskopowy,
• duży ekran z możliwością równoczesnej prezentacji 6 przebiegów i 4 bargrafów,
• linie ograniczające EMI dla standardów komercyjnych (z możliwością edycji),
• zdalna obsługa i zautomatyzowane procedury testowe,
• wygodny interfejs użytkownika z ekranem dotykowym i funkcjami undo/redo,
• możliwość rejestracji wyników pomiaru na wbudowanym dysku HDD lub w pamięci zewnętrznej,
• interfejsy GPIB, LAN,
• sterowniki LabView, LabWindows/CVI i VXI Plug & Play,
• opcja zasilania napięciem DC umożliwiająca pracę w terenie,
• napęd SSD odporny na wibracje.

Więcej na: www.rohde-schwarz.com
