Wysokiej klasy analizator sygnałów wektorowych PXIe o paśmie 27 GHz

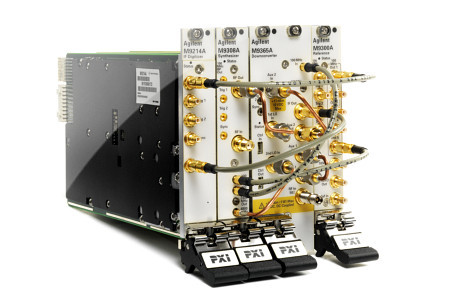

Firma Agilent Technologies zaprezentowała analizator sygnałów wektorowych PXIe M9393A o paśmie 27 GHz, oferujący szybkość i dokładność niespotykaną wcześniej w przyrządach o konstrukcji modułowej. M9393A jest przyrządem formatu PXI, zaprojektowanym do zastosowań w fazie projektowania i produkcji nadajników i innych komponentów stosowanych w radarach, instalacjach wojskowych, komunikacji satelitarnej i komercyjnych systemach komunikacji bezprzewodowej.

Innowacyjna konstrukcja M9393A daje inżynierom możliwość oceny rzeczywistych parametrów urządzeń w zakresie częstotliwości od 9 kHz do 27 GHz przy paśmie pomiarowym 160 MHz. Oprócz znakomitych parametrów - w tym bezwzględnej dokładności pomiaru amplitudy równej ±0,15 dB, wyświetlanego poziomu szumu (DANL) -160 dBm z przedwzmacniaczem oraz współczynnika intermodulacji trzeciego rzędu równego +30 dBm - M9393A zapewnia czas przełączania poniżej 150 µs, co w znacznym stopniu skraca czas pomiaru i zwiększa przepustowość.

- Wprowadzenie na rynek modelu M9393A stanowi kulminację współpracy naszych klientów z zespołami projektowymi, zakończonej przełomem w zakresie analizy sygnałów mikrofalowych - powiedział Mark Pierpoint, wiceprezes i dyrektor generalny oddziału Modular Solutions firmy Agilent. - To niewielkie urządzenie formatu PXI nie tylko umożliwia prowadzenie pomiarów w trybie jedno- i wielokanałowym, ale też zapewnia dużą szybkość i dokładność, wynikające z zastosowania technologii dostarczanych przez Agilent.

M9393A może korzystać z wysoko ocenianych aplikacji pomiarowych X-Series i oprogramowania 89600 VSA. Zapewnia to kompatybilność programową z produkowanymi przez Agilent laboratoryjnymi analizatorami sygnałów i pozwala na ponowne wykorzystanie stworzonych wcześniej aplikacji pomiarowych. Użytkownik zyskuje dzięki temu spójne, dokładne wyniki pomiarów dla różnych formatów przyrządów w ciągu całego cyklu życia produktu. Nowo wprowadzona w oprogramowaniu 89600 VSA funkcjonalność stepped spectrum umożliwia w przypadku analizatora M9393A przeprowadzenie pomiaru z pokryciem zakresu 27 GHz w czasie poniżej 1 s i przy paśmie pomiarowym 10 kHz, pozwalając szybko ocenić zawartość harmonicznych i innych niepożądanych składowych w widmie. Aplikacje pomiarowe X-Series dla urządzeń modułowych mogą ułatwić w przypadku M9393A wykonywanie testów zgodności z LTE, WLAN i innymi standardami.

Poza naturalną elastycznością i skalowalnością, M9393A cechują duże możliwości rozbudowy. Opcje rozszerzania częstotliwości, pasma pomiarowego, pamięci i przedwzmacniaczy za pomocą klucza licencyjnego pozwalają łatwo i szybko zaadaptować przyrząd do zmieniających się wymagań odnośnie parametrów systemu pomiarowego. W pełni modułowa architektura M9393A oznacza, że wraz z pojawianiem się coraz bardziej zaawansowanego sprzętu istnieje możliwość aktualizacji lub wymiany pojedynczego modułu, pozwalając zapewnić lepsze wykorzystanie posiadanego sprzętu lub istotne obniżenie kosztu pomiarów.

Szybkość pomiarową analizatora M9393A można zwiększyć wykorzystując nowy kontroler embedded M9037A PXI z oferty Agilent. Ten szybki przemysłowy PC, zaprojektowany do złożonych lub wielomodułowych systemów obliczeniowych i środowisk o podwyższonych wymogach w zakresie bezpieczeństwa, zawiera czterordzeniowy procesor Intel i7 4700EQ taktowany zegarem 2,4 GHz, zapewniający przepustowość do 12 GB/s. Jego duża moc obliczeniowa może być wykorzystana do wyznaczania współczynnika EVM lub do pomiarów mocy, skracając tym samym czas testu i zwiększając przepustowość.

Więcej informacji można znaleźć pod adresem www.agilent.com/find/M9393A.
