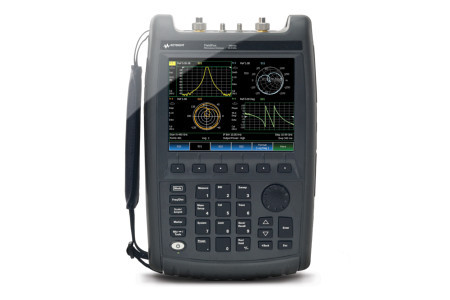

Ręczne analizatory FieldFox

Analizatory ręczne linii FieldFox firmy Keysight Technologies mogą stanowić doskonałe rozwiązanie do prowadzenia precyzyjnych i wszechstronnych prac instalacyjnych i serwisowych w satelitarnych stacjach naziemnych, zarówno cywilnych, jak i wojskowych. Przyrządy te umożliwiają szybkie testowanie parametrów systemowych przy wysokim poziomie ufności.

Ze względu na to, że satelitarne stacje naziemne realizują komunikację długodystansową, muszą zapewnić dostatecznie dużą moc wyjściową nadajnika w łączu uplink, dużą czułość odbiornika w łączu downlink oraz kompensację zmian parametrów łączy wskutek występowania zjawisk atmosferycznych czy wymiany anten naziemnych/satelitarnych. Stacje naziemne zawierają wiele czułych komponentów i podsystemów (m.in. podsystemy antenowe, falowody, kable współosiowe, filtry, wzmacniacze niskoszumowe, mieszacze, wzmacniacze mocy i wzmacniacze z falą bieżącą), których parametry muszą być weryfikowane w trakcie instalacji i serwisowania. Monitorowane muszą być też parametry widmowe całego systemu. Zadania te stanowią dużo większe wyzwanie, jeśli stacje naziemne są położone w odległych lokalizacjach.

Analizatory ręczne FieldFox zapewniają dużą precyzję pomiarów i pokrycie szerokiego pasma częstotliwości (do 26,5 GHz), a do tego są urządzeniami wielofunkcyjnymi (integrującymi np. analizator widma, 2-portowy wektorowy analizator sieci i miernik mocy), pozwalającymi realizować wiele pomiarów w trudnych warunkach, zapewniając parametry porównywalne ze sprzętem laboratoryjnym. Obecnie, wyposażone w nową opcję pomiarową 208 stanowią idealne narzędzie do prowadzenia testów systemów komunikacji satelitarnej w terenie.

Opcja 208 pozwala weryfikować parametry mieszaczy instalowanych w satelitarnych stacjach naziemnych i przeprowadzać większość niezbędnych prac serwisowych. Użytkownicy mogą korzystać z analizatorów FieldFox przy testach kabli i anten, wektorowej analizie sieci, np. pomiarach parametrów macierzy rozproszenia, a także pomiarach mocy, analizie widma i wykrywaniu interferencji, a więc do najważniejszych operacji wykonywanych podczas prac serwisowych i przy rozwiązywaniu ewentualnych problemów. Ponieważ wszystkie te pomiary realizuje obecnie jedno urządzenie, użytkownicy nie muszą zabierać ze sobą wielu przyrządów laboratoryjnych do prac prowadzonych w terenie.

Kolejna nowa opcja 212 dla analizatorów FieldFox poszerza zakres testowanych kabli, który dotąd obejmował jedynie kable współosiowe. Pozwala to na pomiar współczynnika odbicia 1-portowych urządzeń korzystających z interfejsów różnicowych, np. skrętki czy linii transmisyjnych realizowanych na płytkach drukowanych. Umożliwia też wykonywanie pomiarów w dziedzinie czasu urządzeń różnicowych w trybie mieszanym.

W nowym oprogramowaniu Data Link do analizatorów rodziny FieldFox zintegrowano konsole zdalnego podglądu - sterującą i komend SCPI, ułatwiono użytkownikom obsługę i monitorowanie urządzeń zdalnych oraz ułatwiono automatyzację procedur testowych. Operatorzy mogą obecnie np. monitorować parametry widmowe satelitarnych łączy komunikacyjnych bezpośrednio z centrali.

- Analizatory FieldFox stanowią przełomowe rozwiązanie w dziedzinie serwisowania i rozwiązywania problemów w satelitarnych stacjach naziemnych. Ich duża funkcjonalność i dokładność pozwalają personelowi technicznemu na szybkie i efektywne wykonywanie prac serwisowych bez względu na lokalizację - powiedział Dan Dunn, dyrektor generalny oddziału urządzeń ręcznych z Keysight.

Więcej informacji odnośnie opcji do nowych analizatorów ręcznych FieldFox i oprogramowania Data Link można znaleźć pod adresem www.keysight.com/find/FieldFox.
