Energooszczędny czujnik temperatury i wilgotności z wyjściem I²C

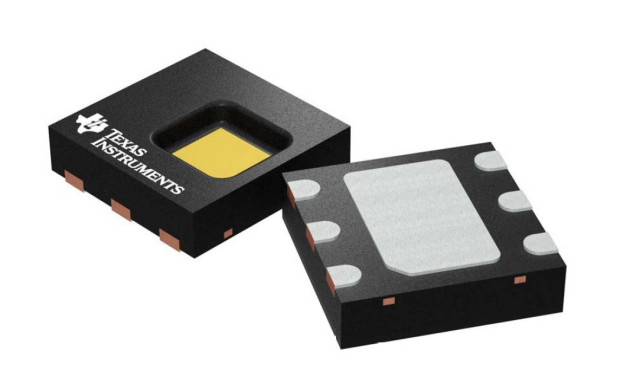

Najnowszy monolityczny czujnik temperatury i wilgotności z oferty Texas Instruments, HDC2080 zapewnia dużą dokładność pomiaru przy małym poborze mocy i małych gabarytach. Jest czujnikiem pojemnościowym, zamykanym w obudowie DFN o wymiarach 3,0 x 3,0 x 0,8 mm, mogącym znaleźć zastosowanie w termostatach, urządzeniach AGD, instalacjach HVAC i drukarkach atramentowych. Pracuje z napięciem zasilania od 1,62 do 3,6 V.

Oferuje zakresy pomiarowe temperatury i wilgotności -40...+125°C i 0...100% RH oraz typową dokładność pomiaru wynoszącą odpowiednio ±0,2% i ±2%. Pomiary mogą być realizowane z rozdzielczością od 9 do 14 bitów, której odpowiadają różne czasy konwersji (275...660 µs). Dane pomiarowe są wyprowadzane przez interfejs I²C.

Dzięki wbudowanej funkcji przerwania, układ może pracować autonomicznie bez ciągłego nadzorowania przez mikrokontroler. W takim wypadku wysyła do mikrokontrolera jedynie sygnał przerwania po przekroczeniu zaprogramowanej wartości progowej któregoś z parametrów. Przy częstotliwości próbkowania równej 1 Hz, pobiera jedynie 300 nA prądu (realizując pomiar wilgotności) lub 550 nA (realizując pomiar wilgotności i temperatury).

Może być przełączany w tryb uśpienia, w którym pobór prądu zmniejsza się do około 50 nA (maks. 100 nA). W ofercie Texas Instruments dostępny jest też odpowiednik HDC2080, dostarczany w obudowie CSP, oznaczony symbolem HDC2010. Obie wersje są kompatybilne pod względem programowym.
