Analizator sygnałów wektorowych 2820A

Analizator sygnałów wektorowych 0,4-6 GHz o krótkim czasie akwizycji danych

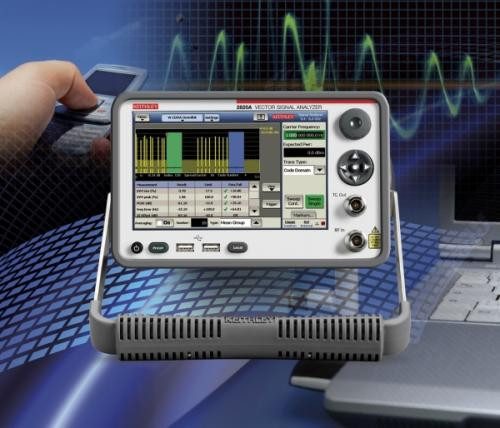

Nowy analizator sygnałów wektorowych 2820A firmy Keithley może pracować w paśmie od 400 MHz do 4 GHz lub od 400 MHz do 6 GHz przy szerokości pasma pomiarowego wynoszącej 40 MHz. Charakteryzuje się w stosunku do wcześniejszych modeli krótkim czasem akwizycji danych i dużą szybkością transmisji wyników pomiarowych.

Strojenie częstotliwości odbywa się w czasie wynoszącym zaledwie 250µs, co stanowi rekordowy wynik wśród innych przyrządów tej klasy i decyduje o krótkim czasie akwizycji danych z nadajników pracujących w szerokim przedziale częstotliwości lub w kilku pasmach. Z kolei zastosowanie nowej techniki transmisji zdemodulowanych sygnałów IQ pozwoliło uzyskać szybkość transmisji powyżej 100 Mb/s za pośrednictwem portu USB, czyli 25-krotnie większą niż w przypadku analizatorów poprzedniej generacji.

Model 2820A może być sterowany z panelu frontowego lub zdalnie z poziomu komputera PC. W trybie zdalnym pomijany jest wewnętrzny mikroprocesor, pulpit przyrządu jest nieaktywny, a dane są przesyłane bezpośrednio do komputera PC z szybkością 100 Mb/s. Wynik pomiaru mocy jest przesyłany w czasie krótszym niż 700µs. Rejestracja paczki danych w systemie WiMAX, przesłanie jej do komputera PC oraz wyznaczenie 9 standardowych parametrów, w tym współczynnika EVM, zajmuje jedynie 80ms.

Model 2820A umożliwia ponadto przetwarzanie ciągłych bloków paczek danych, co pozwala na zarejestrowanie serii paczek w systemie EDGE, a następnie ich przetworzenie w czasie krótszym niż 10ms. Poziom szumów fazowych dla modelu 2820A wynosi <140 dBc/Hz przy offsecie 300 kHz od nośnej 2 GHz. Istnieje możliwość balansowania pomiędzy maksymalną szybkością i maksymalną dokładnością pomiaru, w zależności od wymogów konkretnej aplikacji.

Przy włączonym układzie przedwzmacniacza średni poziom szumu jest mniejszy niż ?143dBm/Hz. Oprócz dostępnych we wcześniejszych modelach opcji demodulacji i analizy sygnałów GSM, EDGE, EDGE Evolution, WCDMA, HSDPA, cdma2000, WLAN i WiMAX, w modelu 8280A wprowadzono nowe opcje 3GPP Release 7 i HSPA+.
