Przenośny reflektometr OTDR z funkcjami PING i optycznej lokalizacji uszkodzeń

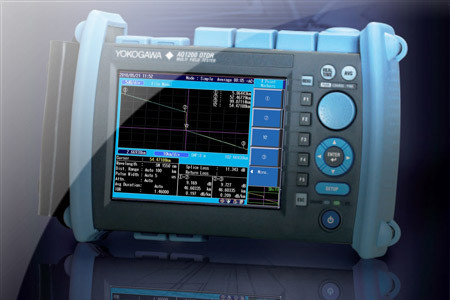

Rodzina testerów ręcznych firmy Yokogawa rozszerzyła się o nowy reflektometr optyczny (OTDR) o symbolu AQ1200, wyposażony w kolorowy ekran LCD 5,7\" oraz port USB do zapisu danych i komunikacji z komputerem PC.

Znajduje on zastosowanie przy instalacji i serwisowaniu sieci światłowodowych 1310nm i 1550nm, np. standardu FTTx. Oprócz typowych funkcji OTDR umożliwia identyfikację i optyczną lokalizację uszkodzeń za pomocą wbudowanego źródła światła oraz oferuje funkcję szybkiego testu połączeń (PING).

Charakteryzuje się zakresem dynamicznym 32dB, długością strefy martwej 80cm i zakresem szerokości impulsów od 3ns do 10µs. Moc sygnału wynosi od +10 do -70 dBm w przypadku wersji Standard oraz od +27 do -50 dBm w przypadku wersji High Power. Wymiary modelu AQ1200 wynoszą 216 x 157 x 74mm, a masa około 1kg.
