Analizator wektorowy na pasmo 70 kHz...110 GHz

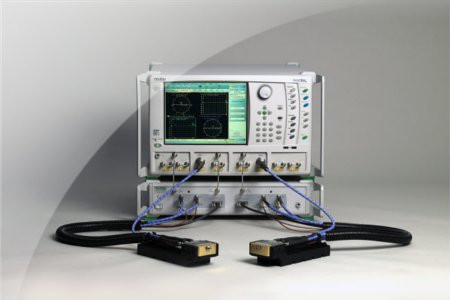

Anritsu prezentuje nowy typ szerokopasmowego analizatora wektorowego o oznaczeniu ME7838A, pokrywającego zakres częstotliwości pracy od 40 kHz do 125 GHz (zakres single-sweep od 70 kHz do 110 GHz).

Eliminuje on konieczność stosowania dodatkowych, wielkogabarytowych modułów na zakres fal milimetrowych i sumatorów ze złączami współosiowymi. Może być stosowany do charakteryzacji aktywnych i pasywnych urządzeń na zakres fal mikrofalowych i milimetrowych, m.in. nowej generacji urządzeń WPAN 60 GHz (wireless personal area networks), sieci optycznych >40 GHz, radarów samochodowych 77 i 94 GHz, cyfrowych łączy radiowych, radarów 94 GHz i satelitów komunikacyjnych pracujących w paśmie Ka.

Spośród wielu funkcji przyrządu na uwagę zasługuje wprowadzony po raz pierwszy układ równoważenia mocy pracujący w czasie rzeczywistym, zapewniający bardzo dużą dokładność i stabilność już od poziomu -55 dBm.

Zapewnia on szybszą i dokładniejszą regulację mocy w zakresie fal milimetrowych od kontrolowanych elektronicznie tłumików mechanicznych i tablic współczynników korekcyjnych. Kolejną zaletą jest szeroki zakres dynamiczny wynoszący 107dB na częstotliwości 110 GHz i 92dB na częstotliwości 125 GHz.

Stabilność amplitudy i fazy wynosi odpowiednio 0,1dB i 0,5° w czasie 24 godzin w zakresie częstotliwości od 70 kHz do 110 GHz. Szybkość pomiaru wynosi 55ms dla 201 punktów w paśmie p.cz. 10 kHz, czyli 10-krotnie więcej od innych szerokopasmowych analizatorów VNA. Obok systemów komunikacji bezprzewodowej, ME7838A może też znaleźć zastosowanie m.in. w spektroskopii i radioastronomii.
