Samochodowy czujnik ciśnienia względnego o dokładności ±1,5% FS

Melexis wprowadza na rynek pierwszy z nowej serii czujników ciśnienia MEMS przeznaczony do zastosowań w elektronice samochodowej. MLX90809 uzyskał kwalifikację AEC-Q100. Jest czujnikiem ciśnienia względnego zaprojektowanym na zakres pomiarowy 1 bara, zapewniającym dokładność ±1,5% FS.

Element zawiera półprzewodnikową membranę z zespołem sensorów piezoelektrycznych, niskoszumowy przedwzmacniacz z układem kondycjonowania sygnału, 16-bitowy przetwornik A/C delta-sigma, mikrokontroler i pamięć EEPROM. Zadaniem toru analogowego jest tu wzmocnienie sygnału mierzonego i kompensacja offsetu, natomiast 16-bitowy mikrokontroler zapewnia kompensację temperaturową i diagnostykę pracy układu, mającą duże znaczenie w aplikacjach safety-critical.

Pamięć EEPROM pozwala na realizację różnych konfiguracji pracy układu, np. ustalanie parametrów wewnętrznych filtrów oraz ustalanie sposobu działania funkcji diagnostycznych w warunkach zbyt niskiego/wysokiego napięcia zasilania i zbyt niskiego/wysokiego ciśnienia.

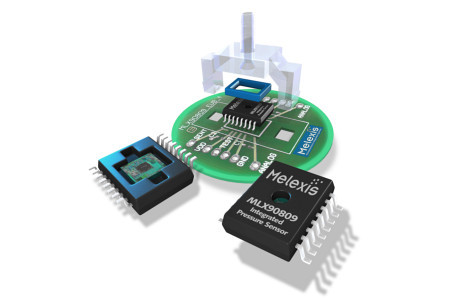

MLX90809 jest produkowany w 16-wyprowadzeniowej obudowie SMD z otworem wlotowym wykonanym na górnej powierzchni. Zawiera wyjście analogowe i cyfrowe. Pracuje w szerokim zakresie temperatur otoczenia od -40 do +150°C.
