18-bitowy koder magnetyczny do pomiaru przesunięcia/prędkości obrotowej

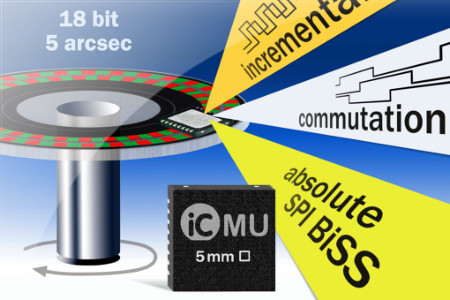

iC-MU to absolutny 18-bitowy koder magnetyczny służący do bezkontaktowego pomiaru przesunięcia liniowego i kątowego obiektów, współpracujący z podwójną tarczą kodową lub z podziałką liniową o skoku 1,28 mm. W systemach liniowych rejestruje przesunięcie obiektów poruszających się z maksymalną szybkością 16 m/s, zapewniając rozdzielczość pomiaru 0,16 µm na dystansie 164 mm.

W celu zwiększenia dystansu pomiarowego możliwe jest łączenie kaskadowe kilku identycznych czujników. W systemach obrotowych iC-MU może pracować z dopuszczalną prędkością obrotową 24 tys. rpm, zapewniając rozdzielczość 5 sekund kątowych. Wyznaczanie położenia bezwzględnego obiektu odbywa się w czasie rzeczywistym, a wynik pomiaru jest wyprowadzany za pośrednictwem interfejsów BiSS, SSI lub SPI bez opóźnień związanych z przetwarzaniem danych. Możliwe jest też skonfigurowanie linii wyjściowych do pracy w trybach A/B/Z, U/V/W, STEP/DIR, CW/CCW i sin/cos.

iC-MU pracuje z napięciem zasilania 5 V. Jest niewrażliwy na udary i wibracje mechaniczne, zabrudzenie, wilgoć i interferencje magnetyczne. Jest produkowany w obudowie DFN-16 o powierzchni montażowej 5 x 5 mm. Pracuje w zakresie temperatur otoczenia od -40 do +110°C.
