Miniaturowy czujnik temperatury/wilgotności z fabryczną kalibracją

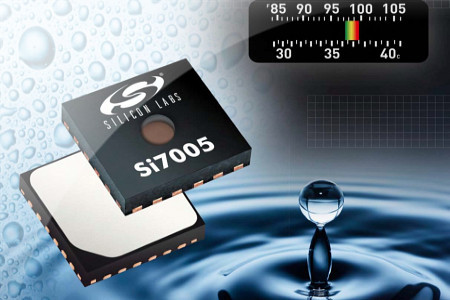

Si7005 to kolejny monolityczny czujnik wilgotności względnej i temperatury opracowany przez firmę Silicon Laboratories, produkowany w miniaturowej obudowie QFN o powierzchni 4 x 4 mm. Został zrealizowany w technologii CMOS z polimerową warstwą dielektryczną do pomiaru wilgotności.

Czujnik zawiera sensory, przetwornik A/C, układ przetwarzania sygnału, pamięć nieulotną do przechowywania danych kalibracyjnych i interfejs I²C do współpracy z mikroprocesorem. Wyróżnia się małym dryftem i histerezą oraz bardzo dobrą stabilnością długoterminową. Może znaleźć zastosowanie w elektronice samochodowej i medycznej, stacjach pogodowych, magazynach żywności, systemach HVAC itp. Oba wewnętrzne sensory są wykalibrowane fabrycznie, dzięki czemu układ jest gotowy do pracy bez konieczności rekalibracji czy programowania, jak również nie wymaga dodatkowych zabiegów podczas wymiany.

Si7005 cechuje się zakresem pracy 0...100% RH / -40...+85°C i dokładnością ±4,5% RH / ±1°C. Pracuje z napięciem zasilania od 2,1 do 3,6 V, pobierając 240 µA prądu w trakcie konwersji oraz średnio 2 µA przy pojedynczym pomiarze wykonywanym co minutę. Może być lutowany wraz z innymi podzespołami w procesie przepływowym. Wymaga dołączenia jedynie dwóch zewnętrznych kondensatorów.

Ceny hurtowe zaczynają się od 3,64 USD przy zamówieniach 10 tys. sztuk. Producent oferuje sterowniki dla platform Linux i Android oraz następujące narzędzia uruchomieniowe:

• zestaw ewaluacyjny dla portu USB (Si7005USB-DONGLE) w cenie 49 USD,
• płytkę ewaluacyjną z elastyczną taśmą sygnałową (Si7005-EVB) w cenie 29 USD,
• kartę plug-in (Si7005EVB-UDP) dla zestawu Unified Development Platform w cenie 49 USD,
• zestaw deweloperski (Si7005EVB-UDP-F960) z płytką mikroprocesorową, kartą UDP i kodem demonstracyjnym rejestratora danych w cenie 149 USD.
