Czujniki ciśnienia na zakres 1...150 psi przystosowane do montażu na płytkach PCB

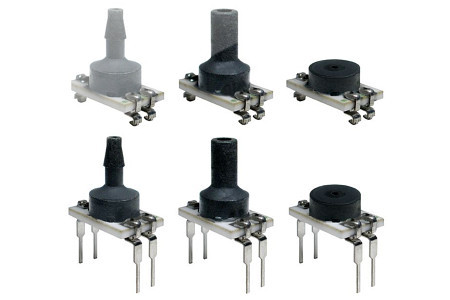

Firma Honeywell oferuje serię czujników ciśnienia TBP produkowanych w obudowach do montażu SMT i THT o powierzchni 7 x 7 mm, przeznaczonych do zastosowań m.in. w medycynie i systemach HVAC. Mogą one mierzyć ciśnienie niekorozyjnych, niezjonizowanych gazów. Opcjonalnie są dostępne z pokryciem silikonowym, zapewniającym odporność na kondensację wilgoci.

Czujniki TBP są produkowane na zakresy pomiarowe od 1 do 150 psi (6 kPa...1 MPa, 60 mb...10 b). Pracują w zakresie temperatur otoczenia od -40 do +125°C, przy czym w podzakresie 0...+85°C z kompensacją temperaturową. Mogą być przechowywane przez dowolnie długi czas po otwarciu opakowania (J-STD-020-D MSL 1). Nie zawierają wewnętrznych stopni wzmacniających.

Pozostałe dane techniczne:

• zakres napięć zasilania: 1,5...12 V (typ. 5 V);
• pobór prądu: typ. 0,6 mA @ 5 V, maks. 1,0 mA;
• prądu ze źródła zasilającego 5 V;
• rezystancja wyjściowa: 2,5 kW;
• odporność na wibracje: 15 g (10 Hz...2 kHz);
• odporność na udary: 100 g (6 ms);
• żywotność: min. 1 milion cykli.
