Magnetyczny czujnik kąta o dokładności 0,34° @ 28 tys. rpm

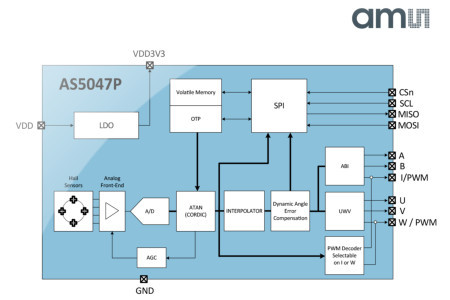

Nowy magnetyczny czujnik kąta AS5047P firmy ams AG wyróżnia się bardzo dużą dokładnością pomiaru w pełnym zakresie dopuszczalnych temperatur pracy i szybkości obrotowych. Współpracuje z zewnętrznym magnesem przymocowanym do wirnika, zapewniając pełen zakres pomiarowy 360°. Stanowi tańszy zamiennik dla koderów optycznych i resolwerów stosowanych w układach napędowych. Jego zakres pomiarowy zwiększono z 14,5 tys. rpm obowiązujących dla wcześniejszych modeli do 28 tys. rpm obecnie, co pozwala na zastępowanie droższych koderów optycznych.

Równocześnie, zwiększono rozdzielczość do 1000 ppr w trybie dziesiętnym i 1024 ppr w trybie binarnym. 14-bitowe wyniki pomiarów mogą być przesyłane za pośrednictwem interfejsu SPI do mikrokontrolera. Dodatkowo, dostępny jest interfejs komutacyjny UVW/ABI.

Podobnie, jak inne kodery magnetyczne również model AS5047P jest niewrażliwy na interferencje ze strony obcych pól magnetycznych oraz wilgoć, kurz, smary i inne zanieczyszczenia. Zastosowana w nim technologia DAEC zapewnia kompensację błędów dynamicznych spowodowanych czasem propagacji sygnału, co eliminuje konieczność wykonywania korekcji przez zewnętrzny procesor DSP czy mikrokontroler. Pozwala to osiągnąć dokładność pomiaru wynoszącą 0,34° przy prędkości obrotowej 28 tys. rpm.

AS5047P jest już dostępny w sprzedaży hurtowej. Jego cena wynosi 4,63 USD przy zamówieniach 1000 sztuk. Producent oferuje dla tego modelu płytkę ewaluacyjną.
