Obrotowy koder magnetyczny na zakres prędkości obrotowych od 28 tys. rpm

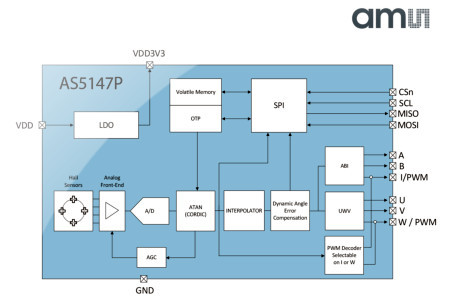

AS5147P to obrotowy koder magnetyczny dużej rozdzielczości z rewolucyjnym układem dynamicznej kompensacji błędu kąta (DAEC) o praktycznie zerowym czasie opóźnienia. Pozwala on uzyskać bardzo mały błąd pomiaru kąta, wynoszący 0,02°@1700 rpm, 0,17°@14500 rpm i 0,34°@28000 rpm. Zapewnia pełen kąt pomiaru 360° i możliwość pracy w zakresie prędkości obrotowych do 28 tys. rpm. Jest niewrażliwy na błędy wynikające z obecności zewnętrznych, jednorodnych pól magnetycznych.

Zawiera wyjścia SPI, ABI, UVW i PWM. Za pośrednictwem interfejsu SPI użytkownik może odczytywać położenie bezwzględne z 14-bitową rozdzielczością oraz programować parametry pracy w wewnętrznej pamięci nieulotnej, bez potrzeby stosowania specjalizowanego programatora. Rozdzielczość wyjścia ABI może wynosić 4096 kroków/1024 ppr, 2048 kroków/512 ppr lub 1024 kroki/256 ppr. AS5147P pracuje z napięciem zasilania 3,3 lub 5 V. Jest zamykany w obudowie TSSOP-14. Jego dopuszczalny zakres temperatur pracy wynosi od -40 do +150°C. Cena hurtowa to 5,31 USD przy zamówieniach 1000 sztuk.
