Roboty lutownicze i dozujące

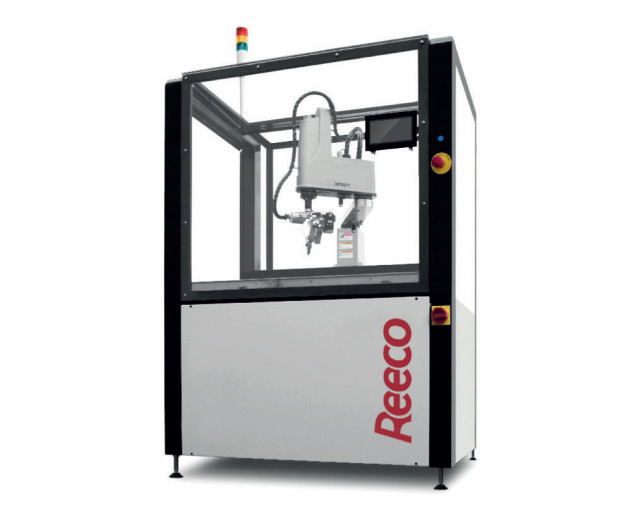

Wychodząc naprzeciw oczekiwaniom klientów związanym z ciągłą redukcją kosztów produkcji oraz zwiększaniem jej jakości i wydajności, firma Renex postanowiła zbudować maszynę do selektywnego lutowania elementów przewlekanych z wykorzystaniem robota typu SCARA firmy Omron.

• Maszyna wyposażona w transport krawędziowy
• Automatyczne pozycjonowanie formatki/PCB
• Komunikacja SMEMA umożliwiająca pracę kilku urządzeń w linii
• Automatyczne, programowalne podawanie spoiwa lutowniczego
• Programowalna temperatura oraz czas styku w aplikacji lutowniczej
• Możliwość pracy urządzenia z róąnymi typami grotów - do wyboru kilkadziesiąt typów grotów
• Prosty w obsłudze panel kontrolny
• System automatycznego, programowalnego czyszczenia grotów podczas pracy
• 7\" panel operatorski

Opcje

• Możliwość lutowania w osłonie azotu
• Kamera do pozycjonowania
• Kamera do archiwizacji danych wizualnych

Dane techniczne

• Szerokość obsługiwanych aplikacji: 350 mm
• Długość obsługiwanych aplikacji: 420 mm
• Max prędkość: 7200 pkt/h - w aplikacji dozowania
• Wymiary: 945 x 1200 x 2390 (GxSzW [wysokość z wieżą])
• Masa: 300 kg

Specyfikacja ramienia

• Długość ramienia osi X: 350 mm
• Długość ramienia osi Y: 250 mm
• Długość ramienia osi Z: 150 mm
• Długość ramienia osi R: 150 mm
• Moc serwo osi X: 200W
• Moc serwo osi Y: 150W
• Moc serwo osi Z: 50W
• Moc serwo osi R: 100W
• Dostępny kąt obrotu dla osi X: +/-140^o
• Dostępny kąt obrotu dla osi Y: +/-144^o
• Dostępny kąt obrotu dla osi Z: -
• Dostępny kąt obrotu dla osi R: +/-360^o
• Typ przekładni osi X: falowa
• Typ przekładni osi Y: falowa
• Typ przekładni osi Z: kulowa
• Typ przekładni osi R: falowa
• Powtarzalność osi X: +/- 0,01mm
• Powtarzalność osi Y: +/- 0,01mm
• Powtarzalność osi Z: +/- 0,01mm
• Powtarzalność osi R: +/- 0,04^o
• Maksymalne obciążenie: 5kg
• Masa: 22 kg
