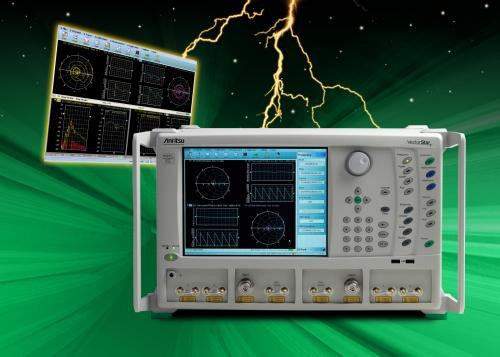

Analizator wektorowy VectorStar MS4640A

Analizator wektorowy na pasmo 70 kHz – 70 GHz

Najnowszy analizator wektorowy w ofercie firmy Anritsu, model VectorStar MS4640A, charakteryzuje się szerokim pasmem częstotliwości, szerokim zakresem dynamicznym i dużą szybkością pomiarową. Jest dostarczany w trzech wersjach o zakresach częstotliwości od 70 kHz – 20 GHz, 70 kHz – 40 GHz i 70 kHz – 70 GHz.

Szerokość zakresu dynamicznego wynosi aż 103dB na częstotliwości 67 GHz. W żadnym wcześniejszym analizatorze mikrofalowym nie uzyskano tak dużej dokładności. VectorStar MS4640A standardowo zawiera dwa porty wejściowe, przy czym możliwa jest późniejsza rozbudowa o dodatkowe opcje.

Jest kompatybilny z istniejącymi wersjami 4-portowymi oraz analizatorami pracującymi w zakresie fal milimetrowych o zakresie od 70 kHz do 110 GHz. Szybkość pomiarowa wynosi mniej niż 20s/punkt. Na częstotliwości 70 GHz poziom kompresji 0,1dB przypada na poziomie mocy sygnału wejściowego +10dBm. Szerokie pasmo pracy uzyskano dzięki zastosowaniu technologii nieliniowej linii transmisyjnej (NLTL), znanej również jako linia udarowa.

Model MS4640A jest dostarczany z wbudowanym systemem operacyjnym Windows XP Pro. Został wyposażony w ekran dotykowy LCD o przekątnej 26cm oraz gniazda USB 2.0, Ethernet i GPIB. Zawiera też wystarczającą ilość pamięci i oferuje wystarczającą rozdzielczość do obserwacji 16 niezależnych kanałów z 16 ścieżkami na każdym z nich oraz z 13 markerami przypadającymi na pojedynczą ścieżkę. Dostępna pamięć umożliwia rejestrację 100 tys. punktów pomiarowych.
