Szerokopasmowy rejestrator i analizator sygnałów w.cz.
Egmont Instruments - Przemysław Derwojed

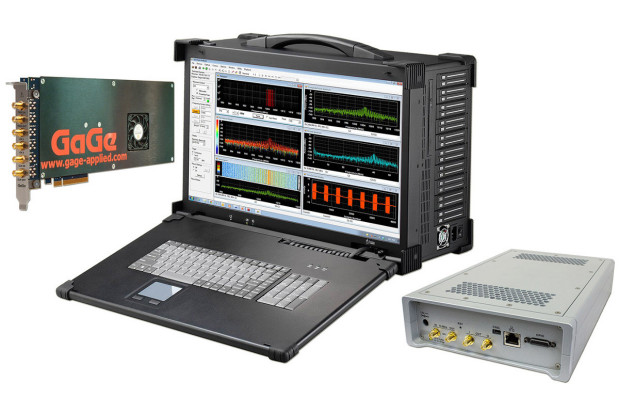

Firma GaGe oferuje rodzinę rejestratorów i analizatorów sygnałów w.cz. SpectraScopeRT, o wysokiej elastyczności aplikacyjnej. Ich funkcjonalność pozwala na ustalanie częstotliwości środkowej pracy, obsługiwanego pasma oraz warunków rejestracji sygnału. Oprogramowanie urządzenia realizuje FFT w czasie rzeczywistym z wyznaczaniem peak hold i obsługą persystencji, generowaniem histogramów oraz wizualizacją przebiegów w domenie czasu z możliwością przewijania wstecz.
Producent zapewnia, że nagrywanie realizowane jest bez przerw, na co pozwala specjalna konstrukcja SpectraScopeRT oparta na podwójnym odbiorniku, dwóch mieszaczach i dwóch digitizerach pracujących równolegle.
Przyrząd może być sterowany z poziomu Matlaba, który jest w stanie pobierać automatycznie zapisane dane i je przetwarzać. Dostępna jest także biblioteka SDK oraz wsparcie dla programów w C/C# i LabView.
Dostępne są trzy grupy tej aparatury: 16-bitowe z pasmem obserwacji 100 MHz, 16-bitowe z pasmem 160 MHz i 12-bitowe 500 MHz. Zakres regulacji częstotliwości środkowej to 50 MHz - 27 GHz a maksymalna szybkość próbkowania sięga 200 MS/s. Wersje 2- lub 4-kanałowe mogą obsługiwać sygnały baseband IQ.
| SpectraScopeRT - wybrane modele 16-bitowe / 100 MHz | ||||
| Cena | Od 52345 USD | Od 74140 USD | Od 98190 USD | Od 108640 USD |
| Typ | 1 wejście w.cz. do 27 GHz | 2 wejścia w.cz. do 27 GHz | 4 wejścia w.cz. do 27 GHz | 2 wejścia w.cz. do 27 GHz |
| Pasmo | 100 MHz dla 0 Hz p.cz. 40 MHz dla 35 MHz p.cz. 10 MHz dla 35 MHz p.cz. |
100 MHz dla 0 Hz p.cz. 40 MHz dla 35 MHz p.cz. 10 MHz dla 35 MHz p.cz. |
100 MHz dla 0 Hz p.cz. 40 MHz dla 35 MHz p.cz. 10 MHz dla 35 MHz p.cz. |
100 MHz dla 0 Hz p.cz. 40 MHz dla 35 MHz p.cz. 10 MHz dla 35 MHz p.cz. |
| Digitizer | 1 digitizer, 16-bitowy A/D, 2 kanały, do 200 MS/s na kanał, 125 MHz CH wej. BW | 1 digitizer, 16-bitowy A/D, 4 kanały, do 200 MS/s na kanał, 125 MHz CH wej. BW | 2 digitizery, 16-bitowy A/D, 2 kanały, do 200 MS/s na kanał, 125 MHz CH wej. BW | 1 digitizer, 16-bitowy A/D, 4 kanały, do 200 MS/s na kanał, 125 MHz CH wej. BW |
