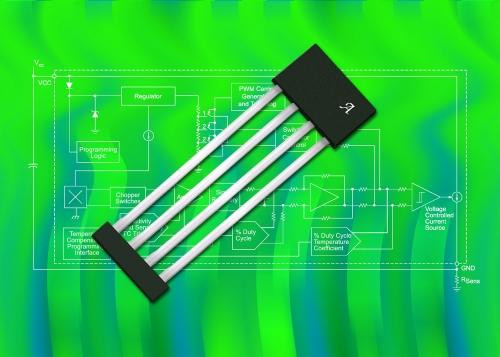

Czujnik Halla A1354

Programowalny czujnik Halla z wbudowanym regulatorem napięcia i układami diagnostycznymi

A1354 to kolejny programowalny czujnik Halla firmy Allegro Microsystems, tym razem przystosowany do zastosowań w sprzęcie o zasilaniu bateryjnym. Zawiera wbudowany regulator napięcia i układy diagnostyczne. Może pracować w trybie jedno- lub dwukierunkowym. Wewnętrzny modulator PWM wytwarza przebieg o częstotliwości 15 lub 120 Hz, którego współczynnik wypełnienia jest proporcjonalny do natężenia przyłożonego pola magnetycznego.

A1354 jako pierwszy został wyposażony w regulator napięcia umożliwiający zasilanie z różnego rodzaju źródeł od 4,5 do 18V. Jest wykonywany w procesie BiCMOS. Struktura wewnętrzna obejmuje czujnik Halla, precyzyjny obwód kompensacji temperatury, wzmacniacz małosygnałowy o dużym wzmocnieniu i układ dynamicznej eliminacji offsetu.

A1354 jest przeznaczony do zastosowań w aplikacjach samochodowych i przemysłowych, a zwłaszcza tam, gdzie konieczne jest zapewnienie odporności na szumy indukowane w długich przewodach sygnałowych. Dopuszczalny zakres temperatur wynosi od -40ºC do +125ºC.
