Wzmacniacz pomiarowy AD8235

Najmniejszy wzmacniacz pomiarowy o najmniejszym poborze prądu

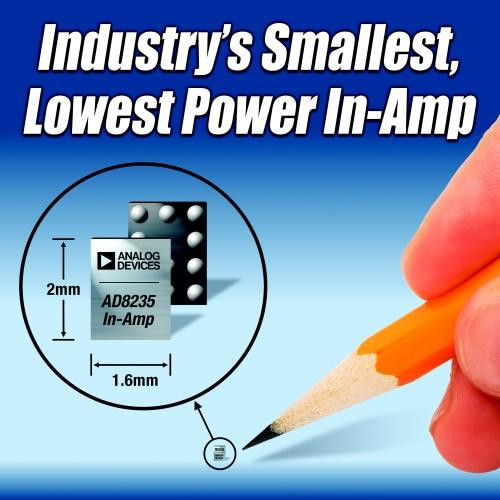

AD8235 to miniaturowy wzmacniacz pomiarowy produkowany w obudowie o wymiarach 2,0 x 1,6mm, odznaczający się dwukrotnie mniejszym poborem prądu od układów konkurencyjnych. Został opracowany z myślą głównie o przenośnych urządzeniach medycznych (monitory ECG do użytku domowego, pompy infuzyjne).

Pracuje w zakresie napięć zasilania od 1,8 do 5,5V, pobierając maksymalnie 40µA prądu. Pobór prądu w stanie shutdown zmniejsza się do zaledwie 6nA, a wejściowy prąd polaryzacji wynosi 40pA. Zakres wejściowych napięć sumacyjnych wynosi dla napięć zasilających 5 i 1,8V odpowiednio 4 i 1,4V. Współczynnik CMRR równy 86dB (dla G=5) skutecznie tłumi składową sumacyjną sygnału wejściowego. Cena hurtowa AD8235 wynosi 1,59 USD.
