Programowalne czujniki wstrząsów i wibracji ADIS16220 i ADIS16240

Programowalne czujniki wstrząsów i wibracji MEMS do systemów przemysłowych

Analog Devices oferuje dwa rozbudowane czujniki wstrząsów i wibracji produkowane w technologii MEMS, przeznaczone do zastosowań w przemysłowych systemach monitorowania. Układy te bazują na rdzeniu iMEMS i w porównaniu z tradycyjnymi czujnikami modułowymi są 100-krotnie mniejsze oraz 10-krotnie tańsze.

ADIS16240 to cyfrowy 3-osiowy czujnik udarów o dużej skali integracji, zintegrowany z rejestratorem wyników pomiarów, zegarem czasu rzeczywistego i czujnikiem temperatury. Umożliwia porównywanie na bieżąco siły udarów z dopuszczalnym poziomem progowym, ustalonym przez użytkownika. Rejestruje wynik pomiaru, znacznik czasowy, temperaturę i napięcie.

Współpraca z zewnętrznymi układami cyfrowymi odbywa się za pośrednictwem interfejsu szeregowego (SPI). Po zaimplementowaniu w systemie układ pracuje autonomicznie, rejestrując dane do późniejszej analizy. W trybie próbkowania ciągłego pobór prądu zasilania nie przekracza 1mA. Użyteczne pasmo wynosi 1,6 kHz. ADIS16240 jest zamykany w obudowie BGA (12 x 12mm). Cena hurtowa wynosi 26,58 USD przy zamówieniach 1000 sztuk.

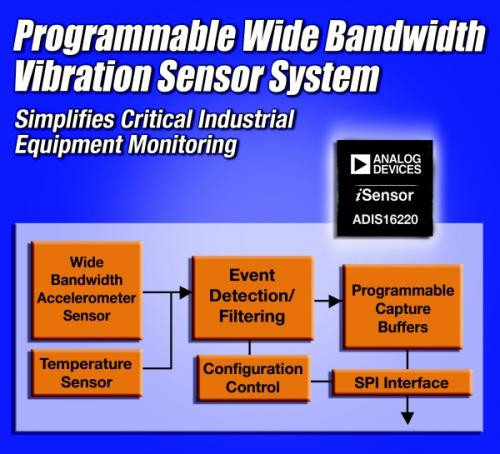

ADIS16220 to programowalny, szerokopasmowy cyfrowy czujnik wibracji. Zawiera zintegrowany mikroprocesor, system rejestracji danych i interfejs cyfrowy SPI. Zapewnia pasmo pomiarowe 22 kHz, zakres dynamiczny ±70g i maksymalną szybkość próbkowania 100 kS/s.

Podobnie, jak w przypadku ADIS16240 użytkownik ma możliwość ustawienia poziomu progowego. Pomiar może być inicjowany przez użytkownika, zdarzenie lub czasowo z wykorzystaniem timera. ADIS16220 jest zamykany w obudowie LGA (9,2 x 9,2mm). Cena hurtowa wynosi 53 USD przy zamówieniach 1000 sztuk.
