Liniowy czujnik Halla o submikronowej rozdzielczości AS5311

Liniowy czujnik Halla o submikronowej rozdzielczości

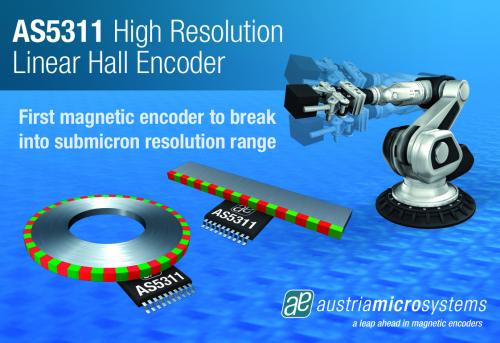

AS5311 to pierwszy w ofercie firmy austriamicrosystems liniowy czujnik Halla o submikronowej rozdzielczości. Nadaje się idealnie do zastosowań w trudnych warunkach środowiskowych jako zamiennik dla enkoderów optycznych. Współpracuje z wielobiegunowym paskiem magnetycznym (obręczą magnetyczną), umieszczonym na elemencie ruchomym przemieszczającym się w pobliżu czujnika.

Zapewnia rozdzielczość wynoszącą 10 bitów na każą parę biegunów rozstawionych co 2mm przy maksymalnej prędkości przesuwu 650 mm/s. Korzystając z wielobiegunowego pierścienia magnetycznego o średnicy 41,7mm możliwe jest uzyskanie 16-bitowej rozdzielczości na obrót.

Zakładając 2-milimetrową szerokość pary biegunów na pasku magnetycznym rozdzielczość uzyskiwana na wyjściach inkrementalnym i szeregowym wynosi odpowiednio 1,95µm i 488nm. AS5311 może pracować z napięciem zasilania 3,3V lub 5V. Jest zamykany w obudowie TSSOP-20 na zakres temperatur pracy od -40ºC do +125ºC.
