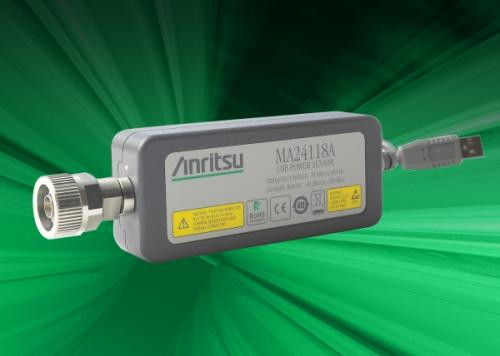

Mikrofalowe czujniki mocy MA24108A i MA24118A

Mikrofalowe czujnik mocy 10 MHz ? 18 GHz z interfejsem USB

Firma Anritsu opracowała dwa mikrofalowe czujniki mocy MA24108A/MA24118A, współpracujące z komputerem PC za pośrednictwem kabla USB. Umożliwiają one przeprowadzanie pomiarów w zakresie częstotliwości od 10 MHz do 18 GHz (8 GHz dla MA24108A) i w zakresie mocy od -40 dBm do +20 dBm. Mierzą rzeczywistą moc skuteczną (True-RMS), podobnie jak mierniki rezystancyjne. Mogą korzystać z własnego układu wyzwalania lub z wyzwalania zewnętrznego.

Zawierają mikrokontroler, układ kondycjonowania sygnałów, przetwornik A/C i układ zasilający. Dostępne są trzy tryby pracy: podstawowy Continuous Average oraz Scope i Time Slot. Tryb Scope (z bramkowaniem 300ms) służy do pomiarów mocy sygnałów nieokresowych oraz sygnałów impulsowych o krótkim cyklu pracy, umożliwiając pomiar jedynie tych części sygnału, które mieszczą się w czasie otwarcia bramki.

Tryb Time Scope jest z kolei przeznaczony do pomiaru mocy sygnałów TDMA. W trybie tym pomiar jest rozbijany na interwały czasowe i wyznaczana jest średnia moc sygnału w każdym z nich. Podobnie, jak w trybie Scope , pomiar może być wyzwalany wewnętrznie lub zewnętrznie. Możliwe jest zaprogramowanie do 128 interwałów w maksymalnym czasie otwarcia bramki wynoszącym 300ms.

Pozwala to analizować ramki wielu typów sygnałów systemów komunikacji bezprzewodowej. Konfiguracja trybów pracy jest przeprowadzana w dostarczanym wraz z miernikiem programie PowerXpert pracującym w środowisku Windows.
