Analog Discovery Studio

Analog Discovery studio jest w pełni funkcjonalnym, przenośnym urządzeniem testowo-pomiarowym.

Analog Discovery studio jest w pełni funkcjonalnym, przenośnym urządzeniem testowo-pomiarowym. Jest wyposażony w 13 instrumentów takich jak oscyloskop, analizator stanów logicznych, analizator widma czy też generator przebiegów.

Dostępne warianty urządzenia

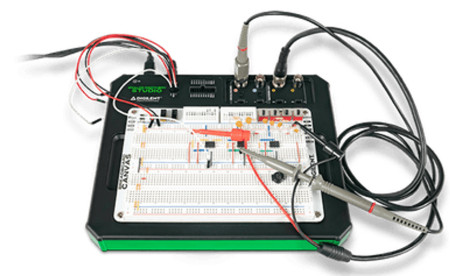

Podstawowy zestaw składa się z urządzenia, płytki prototypowej, zasilacza 15 V 2,4 A, kabla USB A-B i zestawu kabli Analog Discovery Studio MTE. Istnieje możliwość wyboru zestawu powiększonego o zestaw kabli, w którego skład wchodzą dodatkowo dwa kable BNC do mini-grabbera i para BNC do sond oscyloskopowych. Jeśli nie chcesz martwić się o transport Twojego Analog Discovery Studio możesz również wybrać wersję, która oprócz dodatkowego zestawu kabli posiada etui.

Twoje przenośne laboratorium

Z racji, że na uczelniach jest coraz mniej przestrzeni laboratoryjnej a ilość studentów ciągle się zwiększa, wiele instytucji wybiera naukę w małych pracowniach zamiast w tradycyjnych laboratoriach.  Tym samym tworzy się coraz większe zapotrzebowanie na przenośne stanowiska testowo-pomiarowe. Co więcej, dzięki przenośnemu laboratorium możliwa jest kontynuacja praktycznej nauki w zaciszu domowym czy też w bibliotece.

Specyfikacja

Wejścia analogowe:
- Używane w oscyloskopie, analizatorze sieci, analizatorze widma, woltomierzu, analizatorze impedancji i rejestratorze danych
- Dwa analogowe kanały wejściowe, dostępne przez złącza BNC lub MTE
- Typ kanału: różnicowy (z MTE) lub single-ended (z BNC)
- Pasmo analogowe z przewodami BNC: 30+ MHz przy 3dB
- Pasmo analogowe z przewodami typu flywire MTE: 9 MHz przy 3dB
- Zakres wejściowy ±25 V (różnica ±50 V)
- Wejście zabezpieczone do ±50 V
- Rozdzielczość 14-bitowa
- Prędkość działania 100 MS/s

Wyjścia analogowe:
- Używane w generatorze przebiegów i analizatorze sieci
- Dwa kanały generatora przebiegów arbitralnych, dostępne przez złącza BNC lub MTE
- Amplituda AC (maks.): ±5 V
- Pasmo analogowe (złącza BNC lub MTE: 8 MHz @ 3dB)
- Prędkość działania 100 MS/s

Wejścia i wyjścia cyfrowe:
- Używany w analizatorze stanów logicznych, generatorze wzorców, analizatorze protokołów i cyfrowych wejściach/wyjściach
- Kanały: 16
- Standard logiki wejść: LVCMOS (1,8/3,3 V, tolerancja 5 V)
- Standard logiki wyjścia: LVCMOS (3,3 V, 12 mA)

Zasilanie:
- Zasilanie 12 V: 12 V ±5; Maksymalnie 0,2 A
- Zasilanie -12 V: -12 V ±5%, Maksymalnie 0,2 A
- Zasilanie 5 V: 5,0 V ±5%; Maksymalnie 1,0 A
- Zasilanie 3,3 V: 3,3 V ±5%; Maksymalnie 1,0 A
- Szyny V+ i V-: 1 V do 5 V (V+) i -1 V do -5 V (V-)
Maksymalna moc wyjściowa: 2,1 W dla każdego zasilania.
Maksymalny prąd wyjściowy: 700mA dla każdego zasilania.
- Uwaga: Przed użyciem zasilaczy usuń piankę ochronną spod płótna płytki prototypowej.

Oprogramowanie WaveForms

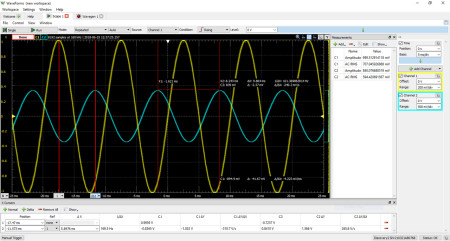

Korzystanie z dostępnych instrumentów analogowych i cyfrowych możliwe jest dzięki darmowemu oprogramowaniu WaveForms. W przypadku Analog Discovery Studio dostępne są następujące instrumenty:
- Oscyloskop
- Generator przebiegów
- Zasilacze
- Woltomierz
- Rejestrator danych
- Analizator stanów logicznych
- Generator wzorców
- Statyczne wejścia/wyjścia
- Analizator widma
- Analizator sieci
- Analizator impedancji
- Śledzenie krzywej
- Analizator protokołów
