8-, 10- i 12-kanałowe multipleksery formatu PXI/PXIe na pasmo do 40 GHz

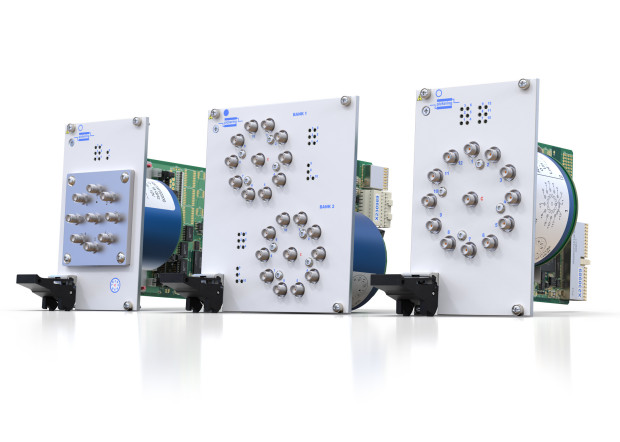

Firma Pickering Interfaces opracowała nową rodzinę wielokanałowych multiplekserów formatu PXI (40-788) i PXIe (42-788), dostępnych w wersjach przystosowanych do pracy w zakresie częstotliwości od 8 do 40 GHz. Zostały one zrealizowane na bazie wysokiej klasy mechanicznych przełączników mikrofalowych z oferty firmy Radiall. Oferta obejmuje warianty pojedyncze i podwójne typu SP8T, SP10T i SP12T. Poza aplikacjami mikrofalowymi, mogą one znaleźć zastosowanie również w wielu systemach w.cz., w których kluczowe są małe straty i bardzo dobra izolacja międzykanałowa. Przykładem mogą być testery systemów komunikacyjnych i testery ATE.

Multipleksery z nowej oferty zawierają wewnętrzne obwody dopasowujące 50 Ω. Występują w wersjach panelowych, zajmujących szerokość 4 slotów (multipleksery pojedyncze) lub 6 slotów (multipleksery podwójne) oraz w wersjach remote z modułem przełącznikowym podłączanym za pomocą 1,5-metrowych kabli. Wszystkie wersje remote zajmują szerokość 2 slotów i umożliwiają umieszczenie przełączników w mniejszej odległości od badanych urządzeń, co poprawia parametry systemowe.

Multipleksery rodziny 40/42-788 oferują funkcję zliczania cykli pracy, pomagającą w monitorowaniu stanu systemu testowego. Określenie liczby operacji na kanał może pomóc w zarządzaniu procesem zużycia, umożliwiając zastąpienie kanałów o większym obciążeniu alternatywnymi ścieżkami o mniejszym obciążeniu. Na przednim panelu znajdują się wskaźniki LED, wskazujące zamkniętą ścieżkę sygnałową. Podłączenie sygnałów odbywa się za pomocą złączy SMA, SMA 2.9 lub Typu-N, w zależności od wymaganego pasma. Producent dostarcza sterowniki do wszystkich popularnych środowisk programowania i systemów operacyjnych. Multipleksery rodziny 40/42-788 są objęte 3-letnią gwarancją i długoterminowym wsparciem producenta.
