Najmniejszy na rynku 6-osiowy czujnik przyspieszenia zintegrowany z czujnikiem żyroskopowym

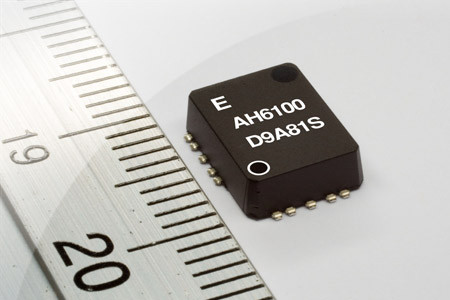

AH-6100LR to najmniejszy na rynku 6-osiowy czujnik przyspieszenia, którego struktura obejmuje 3-osiowy czujnik przyspieszenia, 3-osiowy czujnik żyroskopowy i analogowy obwód wyjściowy z filtrem dolnoprzepustowym.

Oprócz małych rozmiarów, odznacza się też małym poborem prądu zasilania (6,1mA) i małym poziomem szumów. Jest przeznaczony do zastosowań np. w precyzyjnych systemach nawigacyjnych i układach przeciwwstrząsowych kamer.

Zakres dynamiczny tego układu wynosi 81...83dB przy paśmie 200Hz. Wymiary wynoszą 10,0 x 8,0 3,8mm. AH-6100LR jest odporny na udary mechaniczne do 5000g. Pracuje w zakresie napięć zasilania i w zakresie temperatur pracy od -20°C do +80°C.
Pozostałe parametry:

Żyroskop:

• współczynnik skalowania: 1 mV/dps,
• napięcie referencyjne: 1350mV,
• zakres detekcji: ±1000 dps,
• gęstość szumów (10Hz): 0,006 dps/√Hz,

Czujnik przyspieszenia:

• czułość: 400 mV/g,
• sygnał wyjściowy dla 0g: 1500mV,
• zakres detekcji: ±3g,
• gęstość szumów (10Hz): 75 /√Hz.

Więcej na: www.epsontoyocom.co.jp
