Współosiowe czujniki mocy w.cz. na pasmo do 67 GHz
Rohde & Schwarz Przedstawicielstwo w Polsce

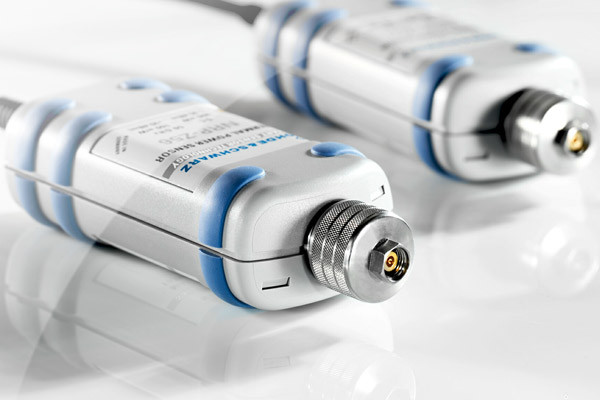

Współosiowe termiczne czujniki mocy nowej serii NRP są przeznaczone głownie dla producentów systemów łączności i komponentów mikrofalowych. Jako pierwsze mogą pracować w przedziale częstotliwości od DC do 67 GHz.
Są też pierwszymi tego typu czujnikami autonomicznymi, nie wymagającymi jednostki bazowej. Ewentualne połączenie z komputerem PC odbywa się za pomocą kabla USB. Nowa oferta obejmuje dwa typy czujników o oznaczeniach NRP-Z56 i NRP-Z57 oraz paśmie odpowiednio 50 i 67 GHz. Zapewniają one zakres dynamiczny 55dB. Wykrywają sygnały o mocy już od –35 dBm.
Ponieważ niepewność pomiarowa przy pomiarach mocy jest głównie wynikiem niedopasowania, czyli niewłaściwego podłączenia miernika do urządzenia testowanego, firma Rohde&Schwarz postanowiła rozwiązać ten problem poprzez zastosowanie nowego typu gniazda z łożyskiem kulowym, zapewniającym powtarzalne wyniki pomiarów. Ważniejsze parametry:
- pasmo: DC...67GHz (NRP-Z57) i DC...50 GHz (NRP-Z56),
- zakres pomiarowy: od –35 dBm do +20 dBm,
- SWR: 1,35 @ 67 GHz (NRP-Z57) i 1,30 @ 50 GHz (NRP-Z56),
- złącze: 1,85mm (NRP-Z57) i 2,40mm (NRP-Z56),
- niepewność pomiaru: <0,007 dB.
