4-wejściowy czujnik napięć zasilających w obudowie SOT23-6

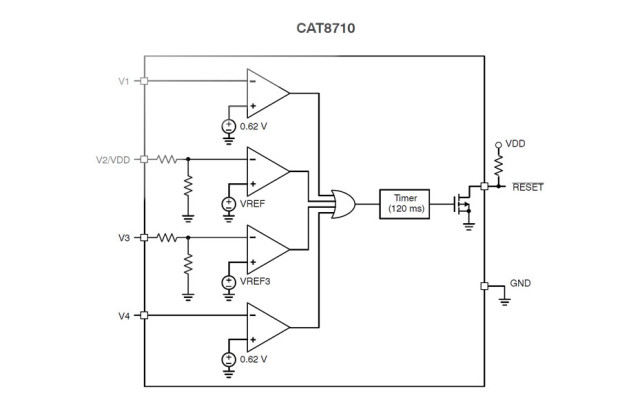

CAT8710 to 4-wejściowy czujnik przeznaczony do monitorowania poziomu napięć zasilających. Jego zadaniem jest wygenerowanie sygnału Reset w przypadku, gdy napięcie na któreś z linii zasilających 1-4 spadnie poniżej ustalonej wartości progowej.

Na dwóch wejściach (1, 4) użytkownik może dowolnie ustalić napięcia progowe w zakresie od 0,62V za pomocą dzielników rezystorowych i są one monitorowane z dokładnością 2%. Na dwóch pozostałych dwóch wejściach (2, 3) poziomy progowe zostały ustalone fabrycznie dla wartości napięć zasilających 3,3, 3,0, 2,5 i 1,8V.

Wbudowany układ opóźniający wymusza aktywny (niski) stan logiczny na wyjściu Reset przez 120ms od momentu włączenia zasilania, pozwalając na ustabilizowanie się układu zasilania. Stan wyjścia jest poprawny przez cały czas, gdy na linii wejściowej 2/VDD panuje napięcie większe od 1V.

Jest to wejście zasilania dla obwodów wewnętrznych. CAT8710 jest zamykany w miniaturowej obudowie SOT23-6. Może pracować w zakresie temperatur otoczenia od -40°C do +85°C. Ceny hurtowe zaczynają się od 0,56 USD przy zamówieniach 10 tys. sztuk.
