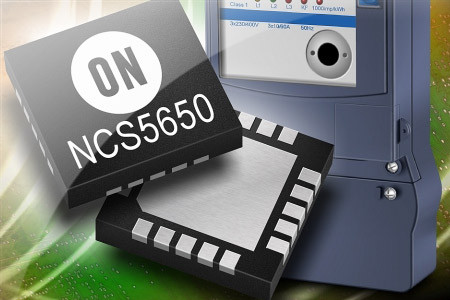

Specjalizowany 2-amperowy wzmacniacz NCS5650 do modemów PLC (Power Line Carrier)
NCS5650 to specjalizowany wzmacniacz klasy AB przystosowany do pracy w systemach transmisji danych po linii energetycznej. Pełni w nich funkcję sterownika linii odbierającego dane od modemu PLC (Power Line Carrier) i „wstrzykującego” je do sieci AC za pośrednictwem odpowiedniego układu sprzężenia.
W stopniu wejściowym zawiera wzmacniacz operacyjny pełniący rolę bufora o wzmocnieniu jednostkowym lub pierwszego stopnia wejściowego filtru dolnoprzepustowego 4. rzędu. Stopień wyjściowy umożliwia sterowanie transformatora izolacyjnego lub prostej cewki sprzęgającej prądem o natężeniu do 2A.
W zakresie natężenia prądu wyjściowego do 1,5A gwarantowane jest osiągnięcie szerokiego zakresu zmienności napięcia wyjściowego, co najmniej od V-+1V do V+-1V. Użytkownik ma możliwość zaprogramowania dopuszczalnego prądu wyjściowego pojedynczym zewnętrznym rezystorem.
NCS5650 może być zasilany napięciem asymetrycznym 6...12V lub symetrycznym od ±3V do ±6V. Zawiera dwa niezależne wyjścia sygnalizacyjne zabezpieczenia termicznego (z histerezą): ostrzegawcze i alarmowe. Pierwsze z nich sygnalizuje osiągnięcie temperatury progowej zaprogramowanej przez użytkownika, a drugie przekroczenie granicy +150°C.
NCS5650 może być przełączany w tryb shutdown, w którym wyjścia przechodzą w stan wysokiej impedancji. Jest produkowany w obudowie QFN-20 (4 x 4 x 1mm) z wyprowadzonym tzw. padem termicznym. Cena hurtowa wynosi 3,73 USD przy zamówieniach 10 tys. sztuk.
