Digitizer PXI na pasmo 13 GHz do systemów ATE

Firma Aeroflex rozszerzyła rodzinę modularnych urządzeń pomiarowych PXI 3000 o nowy moduł digitizera oznaczonego symbolem 3036. Generuje on składowe I/Q z wejściowego przebiegu 250 kHz…13 GHz. Znajduje zastosowanie głównie w systemach ATE do testowania komponentów w.cz. wykorzystywanych w systemach komunikacyjnych.

Poza szerokim pasmem charakteryzuje się też dużą szybkością przełączania częstotliwości <325µs, bardzo dobrą liniowością, małym poziomem szumów fazowych, 13-bitową rozdzielczością wewnętrznego przetwornika A/C oraz pasmem p.cz. równym 90dB (-1dB).

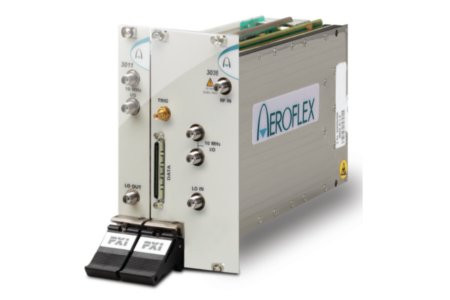

Digitizer 3036 jest polecany do współpracy z syntezerem częstotliwości serii 3010. Wraz z nim zajmuje szerokość 4 slotów w systemie pomiarowym. Zaletą tego rozwiązania jest przede wszystkim niższa cena (nawet do 40%) od typowych laboratoryjnych przyrządów stołowych i przystosowanych do montażu w szafie przemysłowej, przy porównywalnych parametrach.

Standard PXI zapewnia krótkie czasy testowania, małe wymiary systemu pomiarowego i dużą elastyczność konfiguracji zapewniającą łatwy upgrade. Do digitizera 3036 producent dostarcza oprogramowanie PXI Studio służące do analizy w funkcji częstotliwości i czasu sygnałów o złożonych schematach modulacji.
