Ręczne analizatory widma na pasmo 1,3 i 2,7 GHz

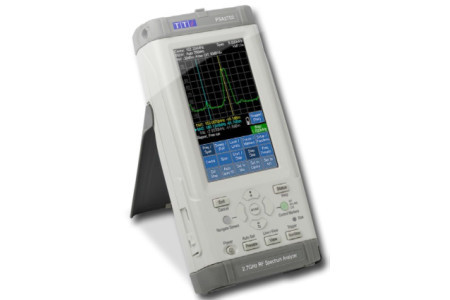

Firma Thurlby Thandar Instruments wprowadza na rynek dwa ręczne analizatory widma PSA Series II, PSA1302 i PSA2702 na pasmo od 1 MHz do odpowiednio 1300 i 2700 MHz. Bazują one na wcześniejszych modelach PSA-T. Różnią się zmodernizowanym interfejsem użytkownika, nowymi funkcjami pomiarowymi i wzmocnioną mechanicznie obudową. Zawierają gumowe nakładki na górze i na dole obudowy zwiększające wytrzymałość na uderzenia oraz demontowaną osłonę ekranu.

Na kolorowym ekranie TFT 4,3\" o rozdzielczości 480 x 272 prezentowane są krzywe pomiarowe, markery i linie ograniczające oraz 3-rzędowe hierarchiczne menu obsługiwane za pomocą ekranu dotykowego, zapewniające intuicyjną obsługę wielu funkcji. Zastosowane akumulatory litowo-jonowe wystarczają na ponad 8 godzin pracy. Przy braku aktywności użytkownika analizator automatycznie wyłącza się zmniejszając pobór mocy, a powrót do trybu aktywnego następuje w ciągu 2 s przy zachowaniu wszystkich parametrów pracy.

Przy dłuższym użytkowaniu w laboratorium przyrząd może być ładowany z zasilacza sieciowego; w takim wypadku pełne naładowanie akumulatora zajmuje 3 godziny. Blisko 2 GB wbudowanej pamięci pozwala na przechowywanie tysięcy krzywych pomiarowych, zestawów parametrów konfiguracyjnych, czy nawet zrzutów ekranu. Wbudowany port USB zapewnia transmisję danych na kartę pamięci lub do komputera.

Ważniejsze dane techniczne:

• zakres częstotliwości pracy: od 1 MHz do 1300/2700 MHz;
• RBW: 1 MHz, 280 kHz lub 15 kHz;
• podłoga szumowa: typ. -96 dBm przy poziomie referencyjnym -20 dBm;
• dokładność wewnętrznego wzorca: lepsza od ±10 ppm przy +20°C;
• stabilność długoterminowa: ±3 ppm/rok;
• szumy fazowe: -90 dBc/Hz (nośna 500 MHz, offset 100 kHz);
• zakres pomiaru amplitudy: 85 dB od poziomu referencyjnego;
• dokładność pomiaru amplitudy: lepsza od ±1 dB (10 dB poniżej poziomu ref., 50 MHz);
• zafalowania charakterystyki: poniżej ±1,5 dB w całym paśmie pracy.

Więcej na: www.aimtti.com
