Detektor mocy na pasmo 10 GHz o zakresie pomiarowym 67 dB

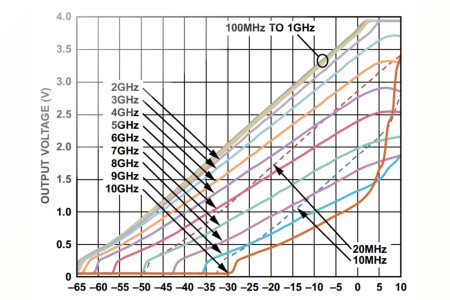

Firma Analog Devices opracowała nowy typ detektora mocy rms do zastosowań w urządzeniach pomiarowych i infrastrukturze komunikacyjnej. ADL5906 pracuje w paśmie 10 MHz...10 GHz i zapewnia zakres pomiarowy szerokości 67 dB (±1 dB, 2140 MHz). Nie wymaga stosowania komponentów zewnętrznych, takich jak np. symetryzator czy wejściowa sieć dopasowująca. Wymaga jedynie podłączenia napięcia zasilania (+5 V) i kilku kondensatorów.

Może pracować w szerokim zakresie temperatur otoczenia od -55 do +125°C. Cena ADL5906 wynosi 5,59 USD przy zamówieniach 1000 sztuk. Układ jest produkowany w obudowie LFCSP-16 o powierzchni 4 x 4 mm.

Pozostałe cechy:

• odpowiedź niezależna od typu sygnału (GSM/CDMA/W-CDMA/TD-SCDMA/WiMAX/LTE);
• zakres mocy sygnału wejściowego od -65 dBm do +8 dBm;
• stabilność temperaturowa < ±1 dB w zakresie -40...+85°C;
• współczynnik konwersji 55 mV/dB na częstotliwości 2140 MHz;
• pobór prądu w trybie power-down 250 µA;
• kompatybilność pod względem rozkładu wyprowadzeń z detektorami ADL5902 i AD8363.
