Referencyjny przetwornik temperatury 4...20 mA współpracujący z czujnikami oporowymi RTD

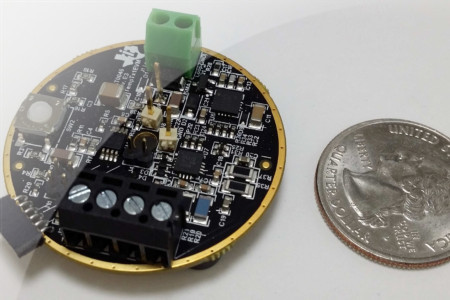

Firma Texas Instruments opracowała modułowy przetwornik temperatury z wyjściem 4...20 mA i wejściem przystosowanym do współpracy z czujnikami oporowymi RTD podłączanymi w układzie 2-, 3- i 4-żyłowym. Może być stosowany jako przetwornik referencyjny w systemach automatyki przemysłowej i automatyki budynków.

Przetwornik bazuje on na następujących układach scalonych:

• przetwornika A/C ADS1220;
• przetwornika C/A DAC161S997;
• mikrokontrolera MSP430G2513;
• regulatora napięcia TPS7A4901.

Zapewnia rozdzielczość wejściową 0,029°C, rozdzielczość wyjściową 0,25 μA, mały błąd pomiaru, nie przekraczający 0,17°C w zakresie od -200 do +850°C (0,11°C w zakresie -200...+200°C) oraz mały pobór prądu wynoszący typowo 14 mA z uwzględnieniem prądu polaryzacji czujnika RTD. Wbudowany mikrokontroler umożliwia przeprowadzanie korekcji offsetu i wzmocnienia oraz linearyzacji charakterystyki elementu RTD. Przetwornik jest odporny na wyładowania ESD do ±8 kV (IEC61000-4-2, Air Discharge) i na impulsy EFT do ±2 kV (IEC61000-4-4). Pracuje z napięciem zasilania z zakresu od 10 do 35 V_DC.

Schemat blokowy przetwornika
